Modbus шлюз GW-2200i с узким корпусом и 2 LAN портами

Компания ICP DAS разработала серию Modbus шлюзов GW-2200i с узким корпусом и 2 LAN портами для удобного подключения по цепочке без использования дополнительного коммутатора.

Шлюзы GW-2200i позволяют Modbus TCP Master/Client устройствам опрашивать различные датчики и модули ввода-вывода с протоколом Modbus RTU/ASCII Slave. Также GW-2200i поддерживает обратное подключение, когда Master устройством является Modbus RTU/ASCII, а подчиненным выступает Modbus TCP Server/Slave. Кроме того, возможно удлинение последовательной линии с Modbus RTU/ASCII протоколом через сеть Ethernet с промежуточным преобразованием в Modbus TCP протокол. Для этого нужно использовать два шлюза GW-2200i.

Таблица сравнения Modbus шлюзов ICP DAS:

Модель tGW-700 tGW-700i GW-2200i
Кол-во Ethernet портов 1 1 2, (1 IP адрес)
Изоляция COM порта Нет Да Да
Габариты, мм 95 x 52 x 27 95 x 52 x 27 126 x 97 x 33

Основные особенности шлюзов GW-2200i:

  • Поддержка Modbus TCP Client/Master и Server/Slave
  • Поддержка Modbus RTU/ASCII Master и Slave

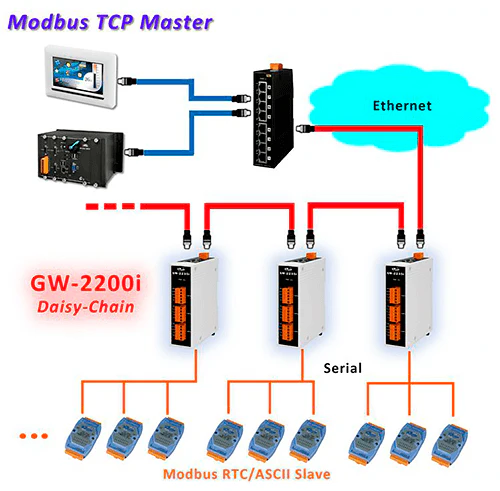

  • 2-портовый коммутатор Ethernet (LAN Bypass) для подключения по цепочке (Daisy-Chain)
  • Изоляция COM портов 3 кВ
  • Защита от электростатического разряда ESD 4 кВ
  • Поддержка кэширования Modbus TCP команд для ускорения работы
  • Поддержка статического IP или DHCP
  • Поддержка питания через PoE (IEEE 802.3af, Class 1) или от внешнего БП

Отличие моделей в серии шлюзов GW-2200i:

Модель Ethernet RS-232 RS-422 RS-485
GW-2212i 2 1
GW-2222i 2
GW-2232i 3
GW-2215i 1
GW-2225i 2
GW-2235i 3
