Радиомодем 433 МГц с интерфейсами RS-232/485

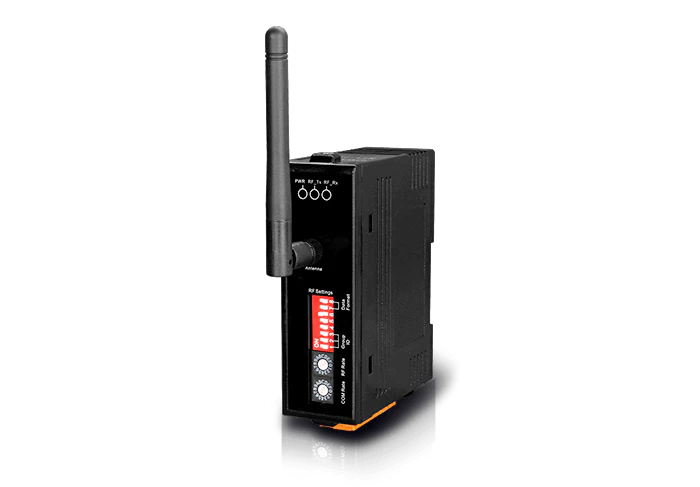

RFU-433 - это радиомодем, который позволяет удлинить линию RS-232/RS-485 по радиоинтерфейсу и передавать данные в прозрачном режиме, используя полосу частот 433 МГц.

Особенности

  • Частота 433 МГц
  • 16 каналов с межканальным интервалом 100 кГц
  • Скорость передачи по радиоинтерфейсу от 650 до 57600 бит/с
  • Мощность передатчика по умолчанию 10 dBm, максимум 19 dBm
  • Дальность передачи без помех 1000 метров
  • Прозрачное удлинение линии RS-232/485
  • Длина сообщений до 512 байт
  • Скорость от 1200 до 115200 bps для RS-232 и RS-485
  • Защита от электростатических воздействий: +/-4 кВ
  • Изоляция: 3000 VDC для DC-to-DC, 2500 Vrms для RS-232/485 через оптопару

Когда лучше использовать модемы RFU-433?

Хотя скорость передачи радиомодемов 433 МГц ниже, чем у технологии 2.4 ГГц, преимуществом полосы 433 МГц является возможность связи на большие расстояния. Следовательно, эта частота подходит, когда передается небольшой объем данных или когда между передачами существует большой интервал времени, но передача осуществляется на большие расстояния, например: при мониторинге параметров окружающей среды или при мониторинге и управлении солнечными батареями и т. д.

Какая дальность передачи у модемов RFU-433?

RFU-433 обеспечивает максимальную дальность передачи 500 метров в условиях прямой видимости при скорости передачи 9600 бит/с и стандартной мощности передатчика в 10 дБм. В настройках можно увеличить мощность до 19 дБм, чтобы еще увеличить дальность или скорость передачи (таким образом дальность передачи может достигать 1 км.).

Но иногда, чтобы преодолеть помехи, которые могут возникать в суровых условиях, можно снизить скорость передачи, так, например RFU-433 позволяет настроить минимальную скорость передачи на 650 бит/с.

Как настроить модем RFU-433?

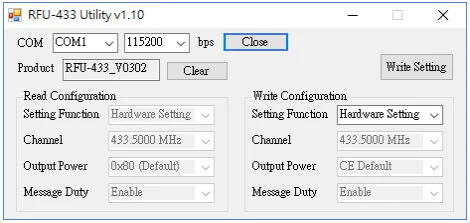

Настроить нужный радиочастотный канал, а также мощность передатчика и временной интервал между посылками можно через специальную утилиту для настройки, подключившись к COM-порту устройства.

Скорость COM-портов и радиоинтерфейса, формат данных, ID группы и выбор режима работы осуществляется поворотными и DIP-переключателями на корпусе, что упрощает обслуживание системы, когда необходимо заменить модем RFU-433.

Для чего настраивать радиочастотные каналы и ID группы?

Радиочастотные каналы и идентификаторы групп являются настраиваемыми, что помогает избежать помех, возникающих, когда две сети RFU-433 работают рядом. 16 радиочастотных каналов и 8 групповых идентификаторов могут быть сконфигурированы для разделения и управления различными сетями 433 МГц.

Примеры применения:

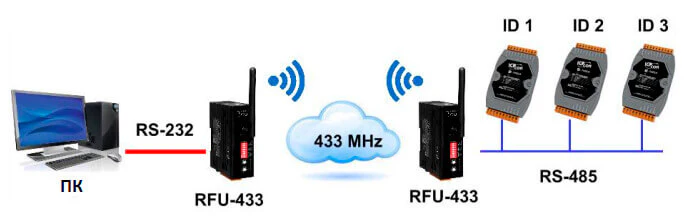

Рис. 1 Передача 1 к 1

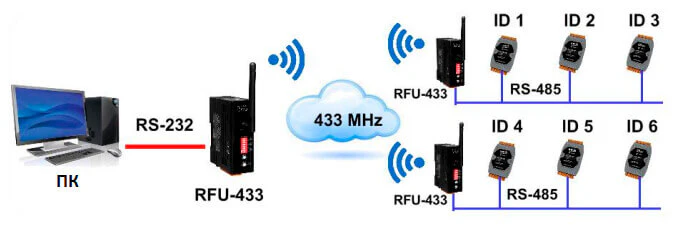

Рис. 2 Передача 1 к нескольким

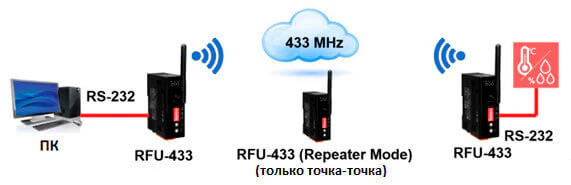

Рис. 3 Режим повторителя
