PM-2133D: измеритель параметров электрических сетей с LED дисплеем

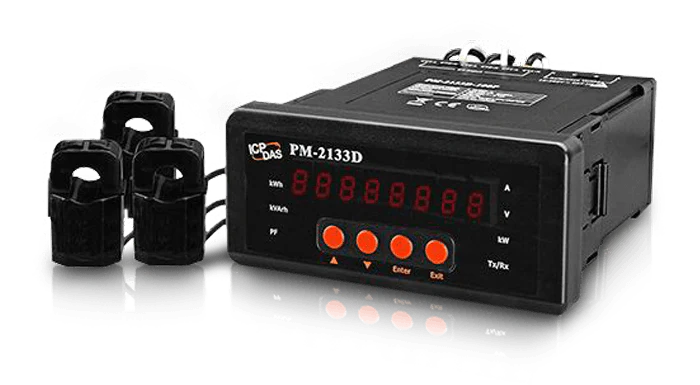

Компания ICP DAS расширила свою линейку измерителей новой моделью PM-2133D со встроенным LED-дисплеем и возможностью ручной настройки при помощи кнопок управления. Новый измеритель имеет 7-ми сегментный светодиодный дисплей, на котором отображаются измеренные параметры электрических сетей. Также, данные об измерениях можно получать по протоколам Modbus RTU и Modbus TCP.

Благодаря высокой точности (погрешность <0,5%) на всем диапазоне измерения, становится возможным измерять параметры как вторичных (слаботочных) цепей, так и первичных (Напряжением до 500В; Ток до 400А). Различные схемы подключения позволяют измерять как однофазные, так и трёхфазные сети.

Измеряемые параметры:

  • Истинное среднеквадратическое значение напряжения (Uскз, 10…500В)
  • Истинное среднеквадратическое значение тока (Iскз, до 400А)
  • Активная мощность (кВт)
  • Активная энергия (кВт·ч)
  • Полная мощность (кВ·А)
  • Полная энергия (кВ·А·ч)
  • Реактивная мощность (кВ·А·R)
  • Реактивная энергия (кВ·А·R·ч)
  • Коэффициент мощности (cos φ)
  • Частота

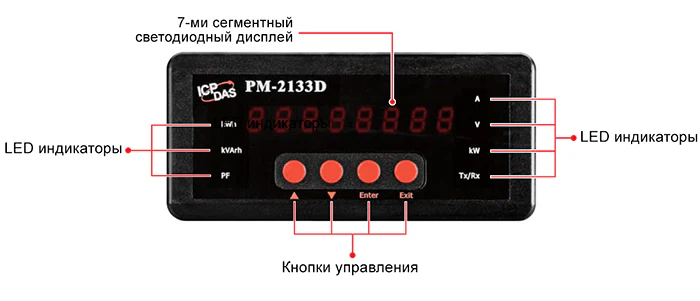

На встроенном светодиодном дисплее могут отображаться такие параметры, как: напряжение, ток, мощность, энергия и др. C помощью кнопок управления на лицевой стороне, пользователь может войти в режим настройки и изменить параметры самого измерителя: задать скорость обмена, ID адрес, коэффициент трансформации, выбрать схему подключения и др.

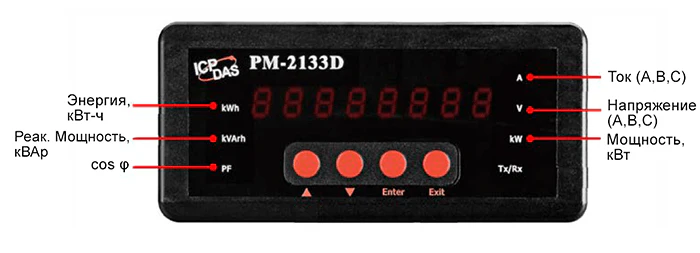

Также, на лицевой панели присутствуют светодиодные индикаторы, которые показывают, какой параметр сейчас выбран и отображается на экране.

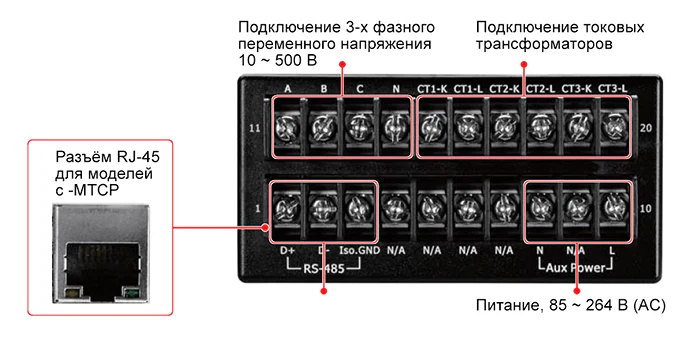

Подключение измеряемых кабелей, сетевого интерфейса и питания осуществляется с задней стороны измерителя. Питание данного измерителя происходит от сети переменного тока от 85 ~ 264 В.

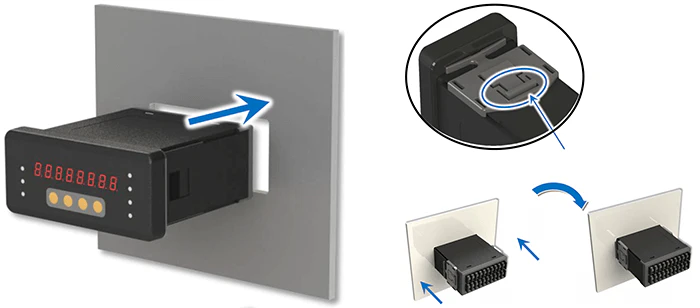

Устанавливаться измеритель может в панель, толщиной от 1 до 5 мм. Фиксация происходит двумя защёлками, расположенных на боковых сторонах измерителя.

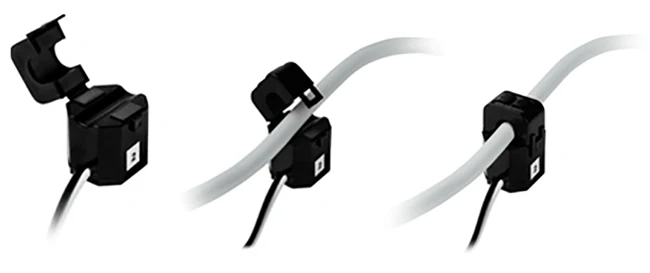

Измерение тока происходит с помощью токовых трансформаторов, которые имеют удобные и надёжные защёлки под кабели разного сечения.

Всего имеется 5 различных моделей измерителей, которые отличаются диапазоном измеряемого тока и токовыми трансформаторами, которые идут в комплекте:

Модель Диапазон измеряемого тока, А Внут. диаметр токовых трансф., мм Диапазон измеряемого напряжения, В
PM-2133D-100P 0.05 ~ 60 10 10…500
PM-2133D-160P 0.1 ~ 100 16 10…500
PM-2133D-240P 0.15 ~ 200 24 10…500
PM-2133D-360P 0.3 ~ 300 36 10…500
PM-2133D-400P 0.3 ~ 400 36 10…500
