PCC-1416 — компактный электронный CAM-контроллер для промышленной автоматизации

PCC-1416 — электронный CAM-контроллер, разработанный для замены традиционных механических кулачковых механизмов. Управление осуществляется по углу или положению без применения механических компонентов, что устраняет износ и шум, повышает быстродействие оборудования и обеспечивает высокую точность синхронизации технологических операций. Все рабочие параметры задаются программно, благодаря чему смена режимов выполняется быстро, а время пусконаладочных работ существенно сокращается.

Простота настройки и удобство эксплуатации

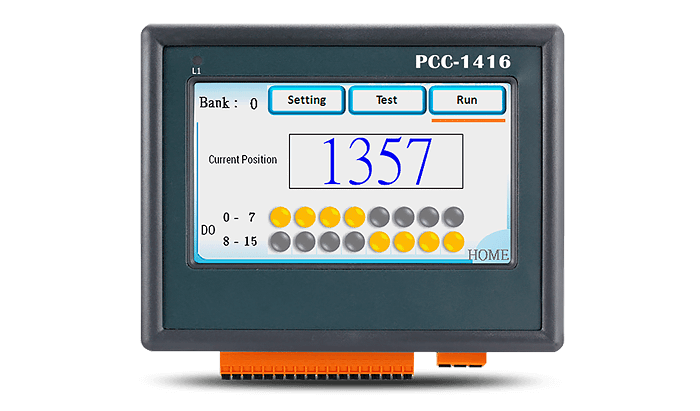

Контроллер оснащён цветным сенсорным TFT-дисплеем с диагональю 4,3″ и высоким разрешением, обеспечивающим наглядный и интуитивно понятный интерфейс. Экранные формы логично сгруппированы по функциям и отображают только актуальные параметры, что облегчает настройку и снижает вероятность ошибок.

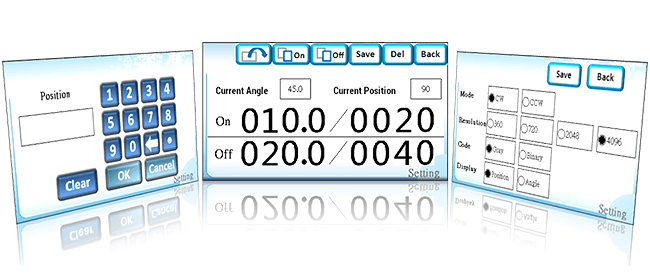

Ввод значений углов и положений осуществляется с помощью виртуальной цифровой клавиатуры, позволяющей точно и оперативно задавать параметры. Поддержка копирования настроек CAM-профилей и выходных каналов значительно ускоряет повторные конфигурации и упрощает пусконаладочные работы.

Гибкая организация CAM-профилей

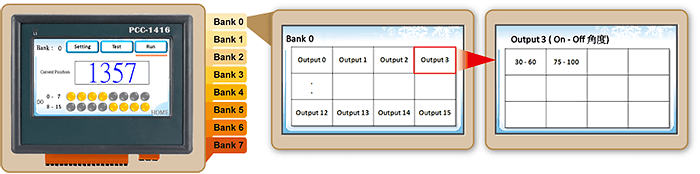

Контроллер PCC-1416 поддерживает до 8 CAM-профилей, каждый из которых содержит до 32 зон активации с индивидуально задаваемыми углами включения и отключения для 16 выходных каналов. Такая архитектура обеспечивает высокую гибкость настройки алгоритмов управления и позволяет оперативно переходить между различными технологическими режимами без необходимости внесения аппаратных изменений.

Защита выходов и аварийная остановка

Контроллер оснащён входом разрешения запуска (Start Input), без активации которого выходные CAM-каналы заблокированы. Это предотвращает нештатные срабатывания выходов при наладке и тестировании оборудования. Вход Start Input может использоваться также в качестве цепи аварийной остановки, позволяя оперативно отключить выходы и повысить уровень промышленной безопасности.

Надёжность, безопасность и точное управление

Контроллер поддерживает работу с абсолютными энкодерами в бинарном формате и формате Грея с разрешением до 12 бит (4096 шагов, 0,08°), что обеспечивает стабильность и повторяемость работы в приложениях с высокими требованиями к точности.

Реализованы режим обучения по текущему положению энкодера, защита параметров с помощью пароля и вход разрешения запуска с функцией аварийного останова. Промышленное исполнение с защитой передней панели по стандарту IP65 гарантирует надёжную эксплуатацию устройства на автоматических станках, сборочных и упаковочных линиях, а также в испытательном и технологическом оборудовании.
