Описание совместимости модулей расширения

Модули ввода/вывода, устанавливаемые в крейтовые контроллеры классифицированы по двум признакам: по форм-фактору по типу интерфейса.

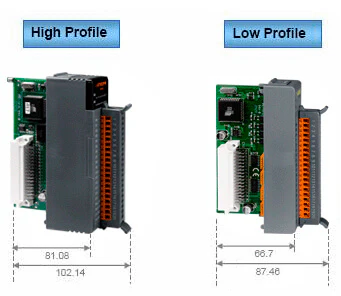

По форм-фактору все модули делятся на высокопрофильные(W) и низкопрофильные.

По типу интерфейса модули делятся на модули с параллельной шиной и с последовательной.

Высокопрофильные модули могут быть установлены, как в современные контроллеры и корзины расширения, так и в контроллеры серии I-8000 и в корзины первого поколения. Низкопрофильные модули могут быть установлены только в контроллеры серии I-8000 и в корзины расширения первого поколения (I-87K8, I-87K4).

Ниже приведена таблица совместимости контроллеров и модулей расширения ввода/вывода.

Контролеры Описание Модули серии I-8K, I-87K
Высокопрофильные Низкопрфильные
XPAC WES/CE6 OS
WinPAC CE5 OS
LinPAC Linux OS
ViewPAC PAC with Display
iPAC MiniOS7 OS
iPPC-6731-WES7 WES PAC with 15" Touch Panel
MP-8000 Motion PAC
I-8000 MiniOS7 OS

За исключением количества и типа каналов ввода/вывода, другие характеристики высокопрофильных и низкопрофильных модулей могут отличаться. Например, у модуля I-8054W уровень логической едины DI находится в диапазоне от + 10 до + 50В. А у I-8054 уровень логической едины лежит в диапазоне от + 3,5 до + 30В, но каждый из этих модулей имеют по 8 DI и 8 DO.

Модули серии I-8K являются высокоскоростными модулями с параллельным интерфейсом, а модули серии I-87K – модулями с последовательным интерфейсом. Скорость передачи у модулей с параллельной шиной выше за счёт того, что передача происходит одновременно по нескольким линиям связи.

Модули с последовательной шиной отличаются от модулей с параллельной шиной наличием поддержки функции "горячей" замены, что в свою очередь увеличивает ремонтопригодность систем на базе контроллеров или корзин компании ICP DAS. Остальные технические характеристики этих модулей аналогичны техническим характеристикам модулям с параллельной шиной.

Ниже приведена таблица совместимости модулей расширения с контроллерами и модульными корзинами расширения.

Контроллеры, корзины расширения Протокол Интерфейс I-8K I-87K
Ethernet RS-485 Высокопроф Низкопрф Высокопроф Низкопрф
I-8x10 DCON
I-8x30 DCON
I-8KE4/8
I-8xxx-MTCP Modbus TCP
I-8KE4/8-MTCP
iP-8xxx-MTCP Modbus TCP
iP-8xxx-MRTU Modbus RTU
ET-87P4-MTCP Modbus TCP
ET-87P8-MTCP Modbus RTU
ET-87P4/8 DCON
I-87K4/5/8/9 DCON
RU-87P1/2/4/8 DCON
USB-87P1/2/4/8 DCON USB
CAN-8xx3 CANopen CAN bus
CAN-8xx4 DeviceNet

При выборе модулей необходимо убедиться, что спецификация данного модуля соответствует необходимым требованиям и совместима с тем или иным контроллером или модульной корзиной.
