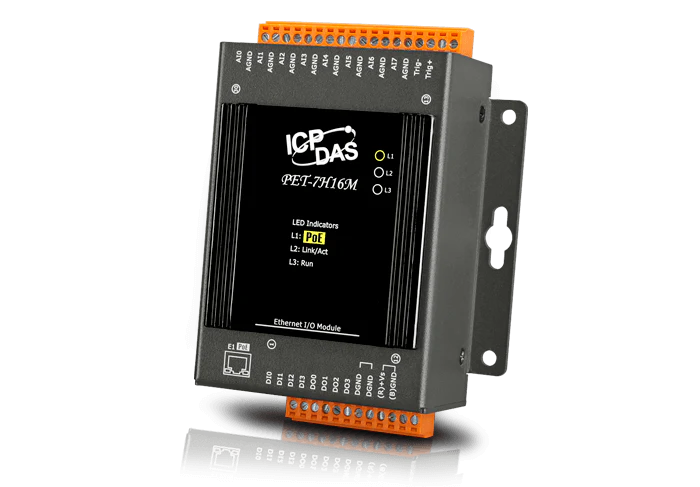

Высокоскоростной модуль ввода-вывода PET-7H16M с Modbus TCP

Компания ICP DAS выпустила новый высокоскоростной Ethernet модуль ввода-вывода PET-7H16M с поддержкой протокола Modbus TCP позволяющий производить до 200 тысяч выборок в секунду на каждый канал. Также модуль имеет 4 дискретных входа и 4 дискретных выхода.

Особенности модуля ввода-вывода PET-7H16M:

  • Поддержка протокола Modbus TCP
  • 8 каналов аналогового ввода
  • Разрядность 16 бит, до 200 000 выборок/с на канал
  • Память на 30 000 000 выборок
  • Данные до 125 секунд при 30 кГц и 19,6 секунд при 200 кГц
  • Напряжение +/- 10 В, +/- 5 В
  • Точность 0.05 % FSR (от диапазона)
  • Буфер FIFO на 2000 выборок
  • Триггеры: программный, внешний
  • 4 канала дискретного ввода
  • 4 канала дискретного вывода типа открытый коллектор
  • Поддержка LabVIEW и библиотек VC, C#, VB.NET API
  • Питание по PoE или через разъем +12…+48 В DC
  • Изоляция Ethernet 1500 В DC и ввода-вывода 2500 В DC
  • Рабочая температура -25 ~ +75 °C

Особенности аналогового ввода:

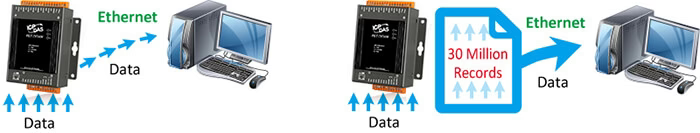

Возможен постоянный опрос аналоговых каналов с частотой до 30 кГц на канал и передачей на ПК.

Либо ограниченная выборка с передачей на ПК на частоте до 200 кГц на канал.

Память может хранить до 30 000 000 выборок - это 125 секунд данных при частоте 30 кГц и до 19,6 секунд при частоте 200 кГц.

Режимы триггеров:

  • Программный триггер – измерение данных начинается/завершается после команды с ПК
  • Внешний триггер выборочного измерения - измерение данных начинается/завершается после внешнего электрического сигнала

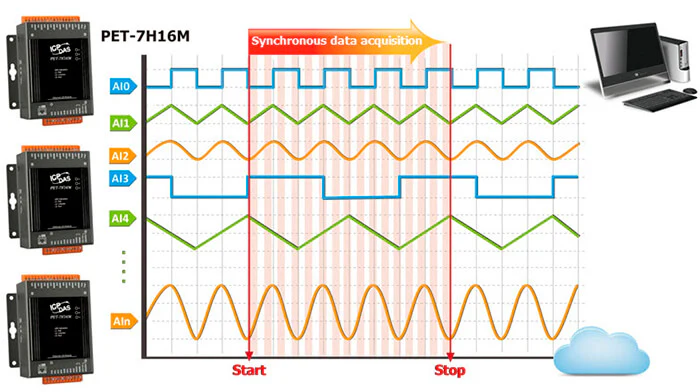

  • Внешний триггер постоянного измерения - измерение данных происходит синхронно с внешним сигналом

Особенность внешнего триггера выборочного измерения

Внешний триггер позволяет запустить/остановить выборку с частотой до 200 кГц.

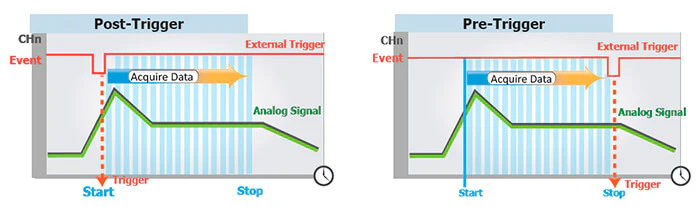

  • Pre-Trigger – модуль производит измерение и после получения внешнего триггера останавливает измерение и отправляет данные на ПК
  • Post-Trigger – модуль начинает измерение после получения внешнего триггера

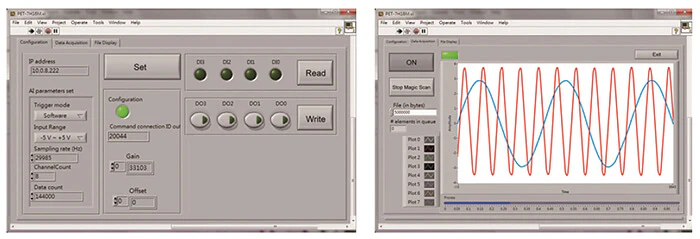

Для работы с PET-7H16M предоставляются библиотеки VC, C#, VB.NET API и LabVIEW Toolkit.

Хорошая новость, в соответствии с программой "Тест-драйв" вы сможете взять на тест PET-7H16M или приобрести его с максимальной скидкой, для этого напишите нам на почту с темой «PET-7H16M на тест».
