Модуль обнаружения протечек жидкости iSN-101

15 Октября 2019

Развивая линейку устройств для автоматизации зданий и умных домов, компания ICP-DAS выпустила модуль для обнаружения протечек жидкости серии iSN-101. Устройство подает сигнал в случае обнаружения утечки воды или любой токопроводящей жидкости, а также может использоваться для контроля уровня воды в резервуарах.

В качестве сенсорных датчиков можно подключить кабель обнаружения протечки длиной до 500 метров или датчик уровня воды.

Если обнаружена протечка, модуль немедленно активирует выходное реле, посылает сигнал тревоги по Modbus RTU в систему диспетчеризации и издает громкий звуковой сигнал.

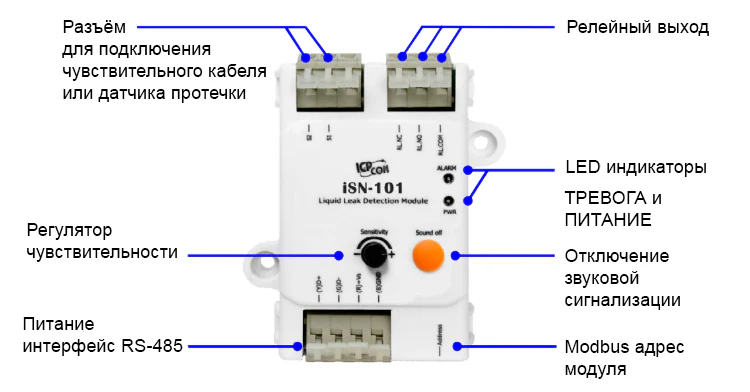

Отличительные особенности:

  • 1-канал для подключения датчика протечки
  • Звуковой сигнал тревоги при обнаружении протечки
  • Кнопка Mute для отключения сигнала тревоги
  • Два LED индикатора показывают состояние тревоги и питания
  • Настраиваемое выходное реле
  • Сенсорный кабель длиной до 500 метров
  • Регулируемая чувствительность датчика
  • Поддержка DCON и Modbus RTU
  • Двойной сторожевой таймер
  • Широкий диапазон рабочих температур: -25…+75°C
  • Компактный размер и установка на DIN-рейку или на стену

Кабель обнаружения протечки

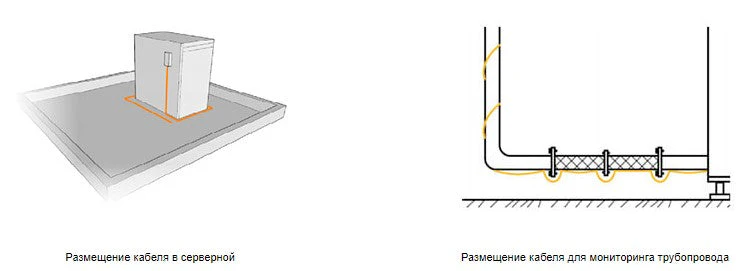

В отличие от точечной системы, способной обнаруживать протечку лишь в ограниченной зоне, водочувствительный кабель подходит для обнаружения протечек на большой площади или когда невозможно предсказать, в каком именно месте возможно появление жидкости.

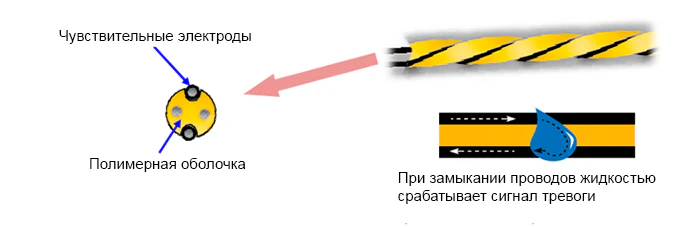

Устройство кабеля обнаружения протечки

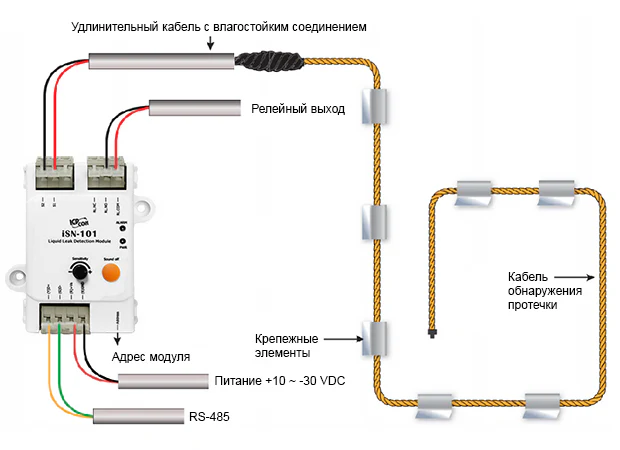

Схема подключения кабеля обнаружения протечки

Датчик уровня воды

Датчик уровня воды предназначен для обнаружения утечек в определенных местах или для определения уровня воды.

Датчик утечки воды имеет два контакта. Чтобы датчик сработал, вода должна касаться обоих контактов одновременно, тем самым замыкая цепь и вызывая сигнал тревоги. Датчик утечки воды идеально подходит для резервуаров хранения воды, емкостей с жидкостями и других зон.

Устройство датчика уровня воды

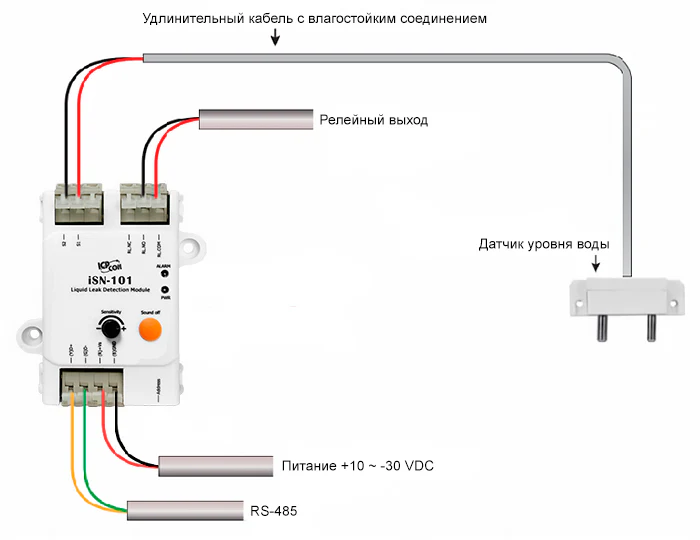

Схема подключения датчика уровня воды

Примеры применений

iSN-101 подходит для обнаружения утечек в режиме реального времени на промышленных и бытовых объектах, таких как серверные, ЦОД, офисные здания, машинные залы, склады, библиотеки, музеи, а также для мониторинга трубопроводов, холодильных установок, емкостей для жидкости, резервуаров и т.д.

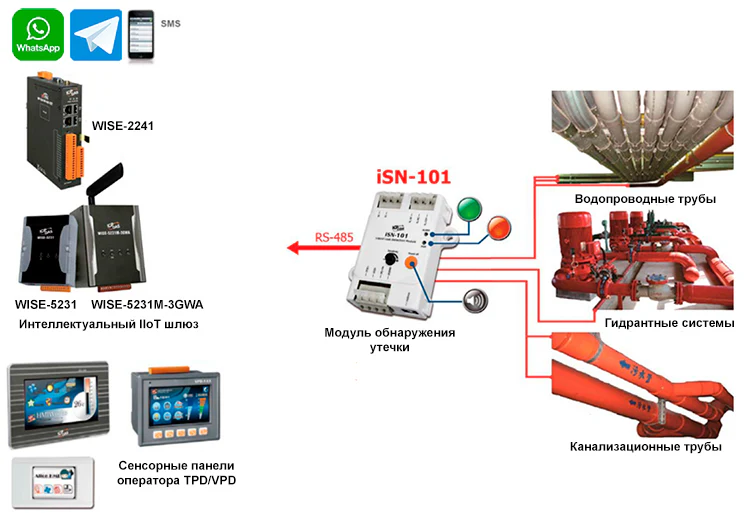

Благодаря интерфейсу RS-485 модуль iSN-101 может быть интегрирован с контроллером WISE IoT или сенсорной панелью оператора TPD/VPD и в дальнейшем отсылать сигналы тревоги по SMS или в мессенджеры.

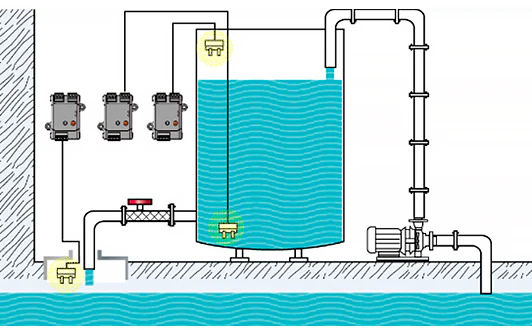

iSN-101 измеряет различные уровни воды с помощью датчика утечки воды.

Информация для заказа модулей:

iSN-101 Модуль для подключения датчика протечки жидкости, релейный выход, чувствительность 26KO...580KO, DCON, Modbus RTU, -25...+75C
iSN-101/DIN Модуль iSN-101 с креплением на DIN рейку
iSN-101/S
iSN-101/S/DIN
Модуль iSN-101 с 1м кабелем обнаружения протечки и удлинительным кабелем 3 м
iSN-101/S2
iSN-101/S2/DIN
Модуль iSN-101 с 3м кабелем обнаружения протечки и удлинительным кабелем 3 м
iSN-101/S3
iSN-101/S3/DIN
Модуль iSN-101 с датчиком уровня воды
iSN-101/S CR = iSN-101 + CA-LLD-DC100-L010 + CA-LLD-EC-L030 iSN-101/S2 CR = iSN-101 + CA-LLD-DC100-L030 + CA-LLD-EC-L030 iSN-101/S3 CR = iSN-101 + CA-LLD-DP100

Кабели и аксессуары:

Кабель обнаружения протечки 1 м Кабель обнаружения протечки 3 м Удлинительный кабель 3 м Датчик протечки Крепление Крепление
CA-LLD-DC100-L010 CA-LLD-DC100-L030 CA-LLD-EC-L030 CA-LLD-DP100 ASO-0046 ASO-0047
