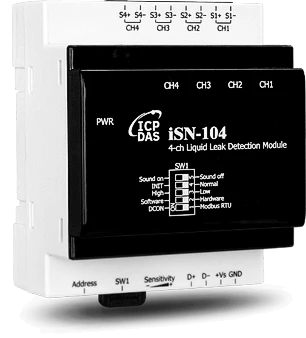

Четырехканальный Modbus RTU модуль обнаружения протечки жидкости iSN-104

Компания ICP DAS разработала модуль обнаружения протечки жидкости iSN-104 с 4-мя каналами для подключения датчиков и поддержкой промышленного протокола Modbus RTU, что позволяет организовать систему обнаружения и сигнализации протечки жидкости на промышленных и бытовых объектах, складах, трубопроводах и резервуарах. При обнаружении протечки или обрыве кабеля на модуле iSN-104 загорается индикатор, включается звуковой сигнал оповещения и изменяется состояние Modbus RTU регистров.



Модуль iSN-104 является развитием одноканальной модели iSN-101, на которую мы сделали видеообзор. К iSN-104 можно подключить сенсорный кабель или датчик уровня воды.

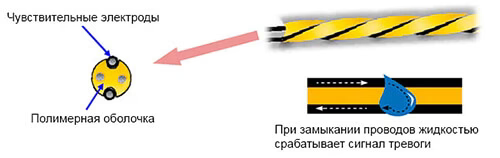

Кабель обнаружения протечки

Водочувствительный кабель позволяет обнаружить протечку на большой площади.

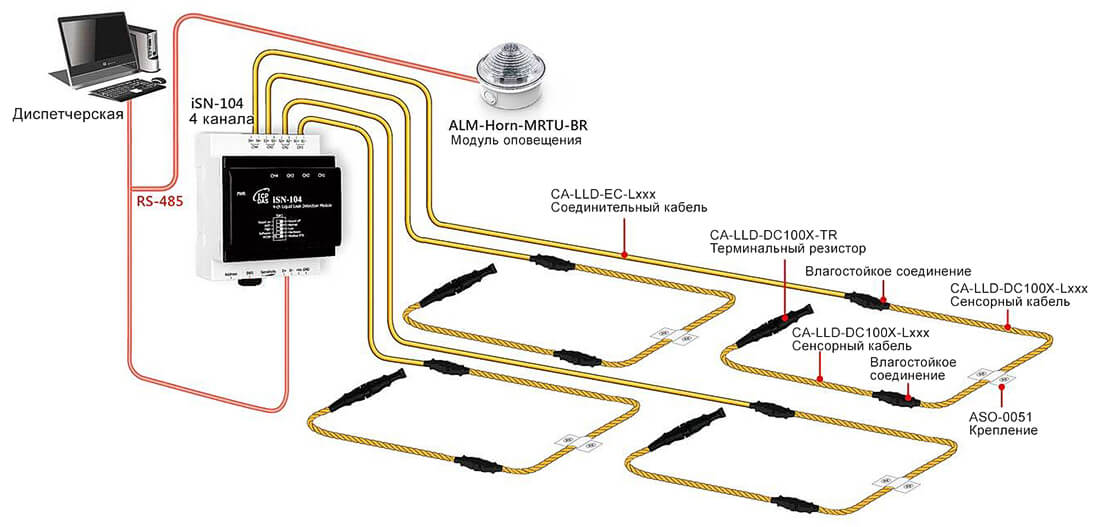

К iSN-104 можно подключить кабель с функцией определения обрыва и возможностью удлинения до 500 метров, либо кабель фиксированной длины без функции определения обрыва. Варианты подключений представлены в таблице:

Функции Кабель соединительный Сенсорный кабель протечки Терминальный резистор
Нет определения обрыва кабеля. Нельзя удлинить.

CA-LLD-EC-L030 – 3 м

CA-LLD-DC100-L010 – 1 м CA-LLD-DC100-L030 – 3 м CA-LLD-DC100-L100 – 10 м CA-LLD-DC100-L300 – 30 м CA-LLD-DC100-L500 – 50 м Нет
Есть определение обрыва кабеля.  Можно удлинить до 500 метров.

CA-LLD-DC100X-L010 – 1 м CA-LLD-DC100X-L030 – 3 м CA-LLD-DC100X-L100 – 10 м CA-LLD-DC100X-L300 – 30 м CA-LLD-DC100X-L500 – 50 м

CA-LLD-DC100X-TR

Функция определения обрыва провода доступна модулям с последней прошивкой.

Датчик уровня воды

Датчик уровня воды с контактами из нержавеющей стали позволяет определить момент достижения жидкости необходимого уровня и вовремя среагировать на это событие.

Основные характеристики модулей обнаружения протечки жидкости:

Название iSN-101 iSN-104 iSN-104-E
Доступность к заказу Доступен В разработке
Протокол Modbus RTU или DCON Modbus TCP
Интерфейс подключения 1x RS-485 1x 10/100 Base-TX, RJ-45
Количество каналов 1 4
Реле Да -
Питание 10…30 В DC 10…48 В DC
PoE - Да, IEEE 802.3af Class 1
Потребление 1.5 Вт 1.6 Вт
Габариты, мм 83 x 70 x 29 72 x 95 x 57
Рабочая температура -25…+75 °C
