Концентратор данных MDC-714i для опроса Modbus RTU устройств

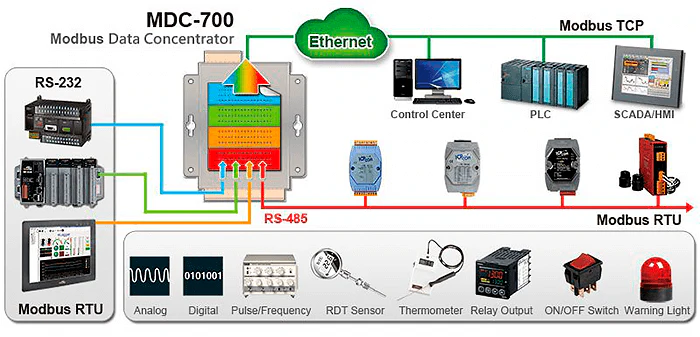

Компания ICP DAS разработала шлюз MDC-714i для опроса Modbus RTU устройств. Он представляет собой концентратор данных, который позволяет посылать до 250 команд на чтение/запись регистров Modbus RTU Slave устройств через 5 COM портов. С помощью него вы сможете объединить несколько Modbus RTU сетей в одну и отправить данные на верхний уровень по протоколу Modbus TCP.

Отличием шлюза MDC-714i от других моделей серии MDC-700 является наличие изоляции COM портов, что обеспечивает дополнительную защиту устройств.

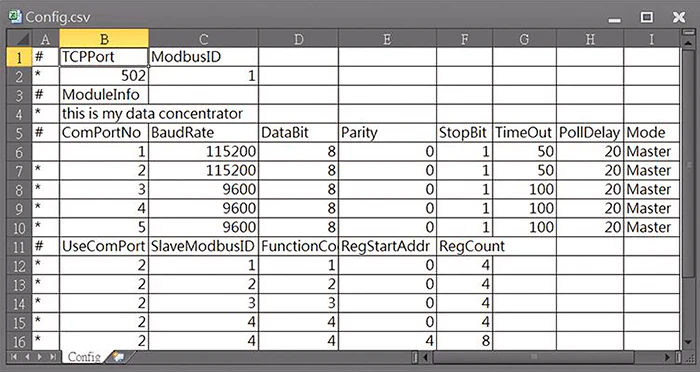

Настройка шлюза осуществляется через WEB-интерфейс. Для упрощения ввода большого количества команд, производитель предусмотрел загрузку параметров через табличный CSV файл. Его легко можно отредактировать в Excel, а затем загрузить через WEB-интерфейс.

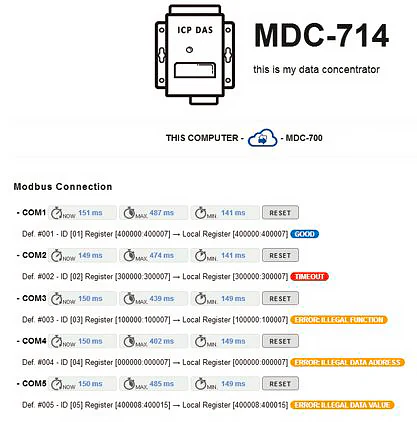

С помощью WEB-интерфейса можно посмотреть какие регистры опрашиваются в данный момент и в случае возникновения какой-либо проблемы увидеть ошибки соединения с устройствами.

Сравнение шлюзов MDC-714i и MDC-714

Название MDC-714i MDC-714
Ethernet порт 1 x 10/100Base-TX, RJ-45
Поддержка подключения До 8 Modbus TCP Client/Master
RS-232 1 x RS-232 1 x RS-232
RS-485 1 x RS-485 без изоляции,
3 x RS-485 с изоляцией
4 x RS-485 без изоляции
Протокол опроса Modbus RTU Master/Slave
Макс. кол-во узлов До 32 устройств на каждый порт RS-485
Кол-во команд До 250 команд в CSV файле
Кол-во регистров До 9600 регистров AI, AO, DI и DO
