Коммуникационная плата PCIe-S112 с шиной PCI Express и 2 портами RS-232

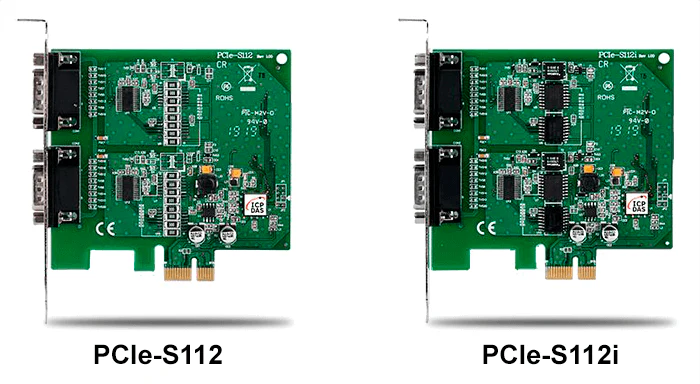

Компания ICP DAS разработала коммуникационную плату PCIe-S112 с 2 портами RS-232 и поддержкой шины PCI Express. Модель PCIe-S112 имеет 2 порта RS-232 без изоляции, а PCIe-S112i имеет 2 изолированных порта RS-232.

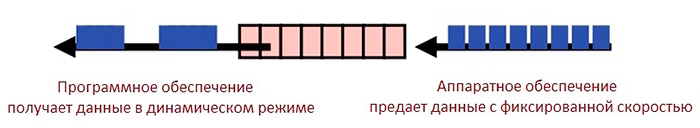

Каждый RS-232 порт платы PCIe-S112 и PCIe-S112i имеет буфер 256 байт FIFO и позволяет передавать данные на скорости до 921600 бит/с. Аппаратный буфер FIFO (First In First Out) - это один из способов организации передачи и управления данными относительно приоритетов и времени запроса. FIFO используется для буферизации управления потоком, когда данные передаются от оборудования к ПО. При использовании FIFO небольшая задержка в операционной системе не приведет к потере данных.

Модель PCIe-S112 PCIe-S112i
Тип PCI Express x1
Порты 2 x RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND)
Скорость передачи 300 до 921600 бит/с
Биты данных 5, 6, 7, 8
Стоповый Бит 1, 1.5, 2
Четность None, Even, Odd, Mark, Space
FIFO 256 байт
Гальваническая изоляция 3000 В

Кроме того, PCIe-S112 поддерживает функцию автоматического присвоения свободных номеров COM-портов.

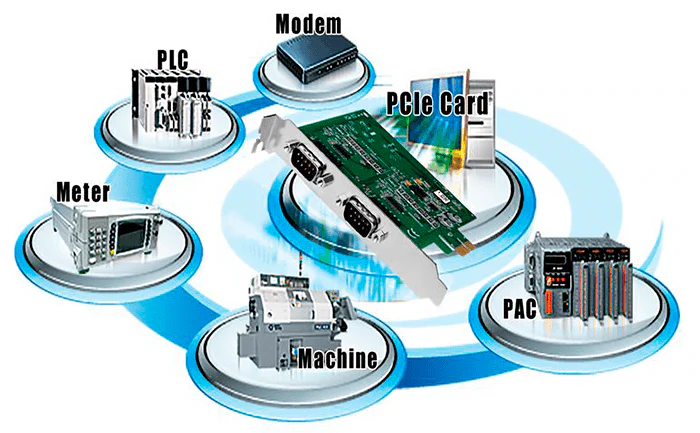

Основное предназначение PCIe-S112 – это возможность подключения интеллектуальных устройств, считывателей штрих-кодов, датчиков, контрольно-измерительного оборудования и другого оборудования с интерфейсом RS-232 к ПК через шину PCI Express.

Особенности плат PCIe-S112 и PCIe-S112i:

  • Поддержка шины PCI Express
  • Автоматическое присвоение свободных номеров COM-порта
  • Аппаратный буфер FIFO 256 байт
  • Поддержка Windows XP/2003/2008/Vista/7/8/10 32-/64-bit
  • Соответствие RoHs и не содержит галогенов
