Как проверить работу HART сети без датчика? Симулятор ICP DAS поможет!

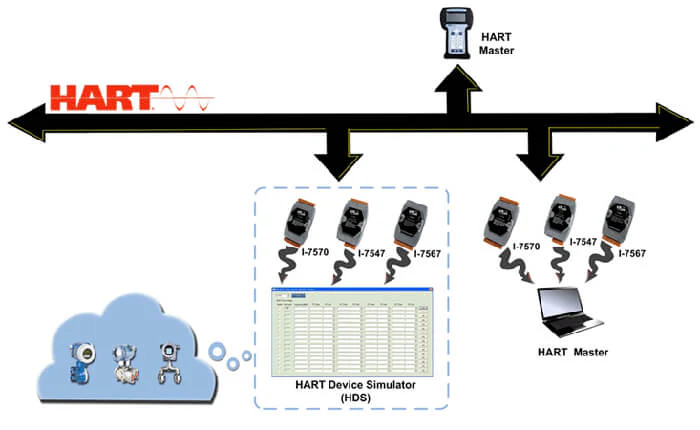

Компания ICP DAS разработала программное обеспечение HDS (HART Device Simulator), которое вместе с одним из конвертеров интерфейсов I-7567, I-7570 или I-7547 позволяет симулировать датчик HART slave. Теперь используя конвертер, подключенный к компьютеру и ПО HDS вы с легкостью сможете провести настройку вашей системы без использования HART Slave устройств.

Основные функции HDS:

  • Поддержка одновременной симуляции до 16 HART устройств
  • Поддержка более 20 HART команд (такие как: CMD0 / 1 / 2 / 3 ...)
  • Поддержка расширенного адреса (long frame address)
  • Поддержка обмена данных с HART master через конвертер (I-7567 / I-7570 / I-7547)
  • Функция ведения лога и сохранение его в файл
  • Совместимость с 5 и 6 версией HART протокола
  • Поддержка установки значений PV / SV / TV /QV для каждого устройства

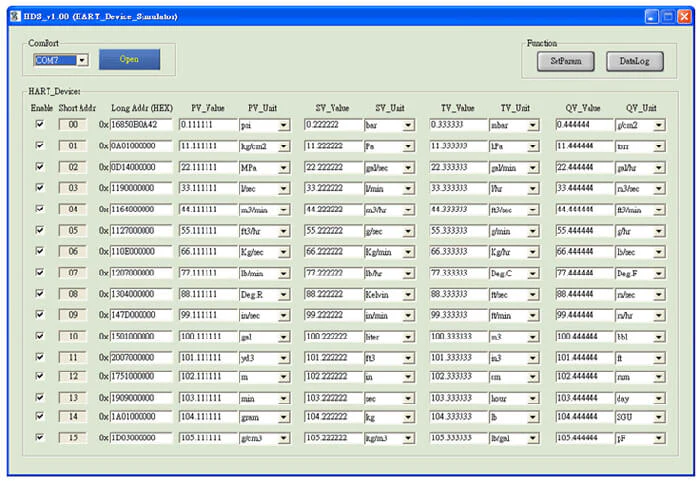

Окно утилиты HDS:

Конвертеры HART

Название I-7567
(USB в HART)
I-7570
(Serial в HART)
I-7547
(Ethernet в HART)
Картинка
Интерфейс USB RS-232
RS-422
RS-485
Ethernet
Кол-во каналов HART 1 1 4
DC/DC изоляция 3000 В DC 3000 В DC 3000 В DC
Протокол HART HART HART
Драйверы Win2K/XP
Win7/8 (32/64bit)
Не требуется Не требуется (Поддержка через VxComm)
Питание USB 10 … 30 В DC 10 … 30 В DC
Встроенный 250 Ом резистор Выбирается джампером Выбирается джампером Выбирается джампером
Бесплатная утилита HC_Tool HC_Tool HC_Tool
