iWSN-9603 – серия беспроводных 3-фазных интеллектуальных измерителей параметров сети

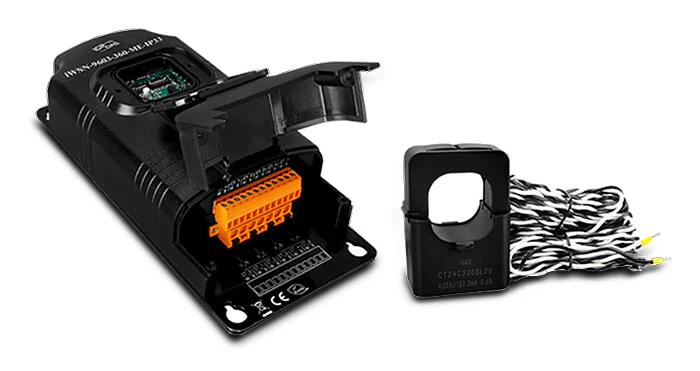

Измерители параметров сети iWSN-9603 предназначены для передачи информации о мощности различного оборудования, независимо от того, питается ли оно от однофазного или трехфазного источника переменного тока. В рамках данной серии доступно 4 модели. Различия между ними можно увидеть в таблице, представленной ниже.

Модель Точность, кВтч Трансформатор Тока Внутренний диаметр ТТ Ток измерения

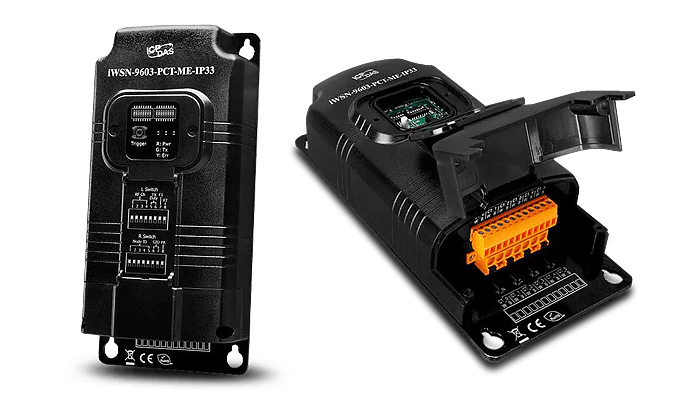

iWSN-9603-PCT-ME-IP33 2% Нет в комплекте - -
iWSN-9603-160-ME-IP33 1% 6 шт 16 мм 100 A
iWSN-9603-240-ME-IP33 24 мм 200 A
iWSN-9603-360-ME-IP33 36 мм 400 A

Модуль iWSN-9603 передает данные по беспроводной радиосвязи на частоте 433 МГц. Запитывается модуль от измеряемого напряжения. Это дает возможность значительно снизить стоимость и продолжительность развертывания системы.

Функции поддержки радиочастоты Sub-GHz и механизма дополнения данных повышают надежность беспроводной связи, особенно в заводских условиях с интенсивной экранировкой или ограниченным пространством. Модуль iWSN-9603 легко устанавливается и настраивается с помощью DIP-переключателей, а его специальный корпус с защитой IP33 предотвращает от короткого замыкания при активации противопожарной системы, когда модуль размещен за пределами шкафов.

Благодаря встроенным часам реального времени (RTC) и временным меткам данных, модуль iWSN-9603 серии идеально подходит для энергосберегающих приложений, таких как управление информацией о мощности, расчет выбросов углерода, предиктивное обслуживание и анализ больших данных потребления энергии.

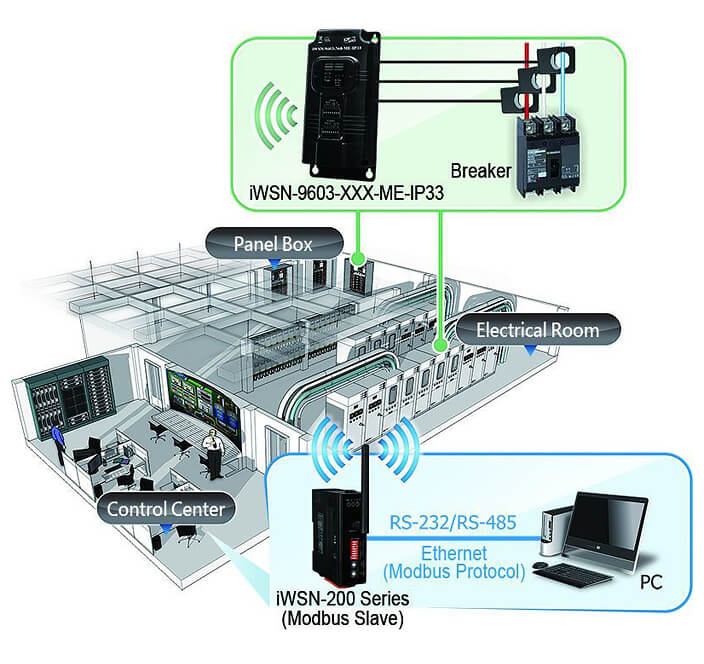

Совместно с измерительными модулями рекомендуются к использованию беспроводные концентраторы данных серии iWSN-200.

Серия iWSN-200 является беспроводным концентратором данных, который собирает и передает информацию от сенсоров, используя стандартные протоколы связи Modbus RTU или Modbus TCP для подключения к системам верхнего уровня, таким как SCADA система, ПЛК, ПК и тд.

Основные отличительные характеристики беспроводных концентраторов данных приведены в таблице ниже.

Модель Радиочастота Интерфейс Протокол Скорость Дискретный вывод Сертификация
Каналов Тип Максимальный ток коммутации CE RED
iWSN-200U  433 МГц RS-232/485 Modbus RTU 1200 до 115200 бит/с - да
iWSN-200R  RS-485 1 Реле
(SPST N.O)
5A -
iWSN-200E   Ethernet Modbus TCP 10/100 Мбит/с - -
