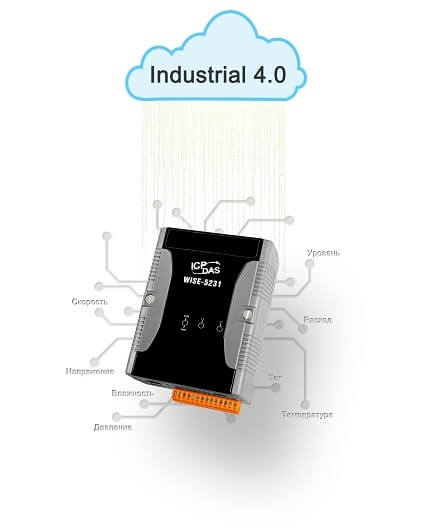

Видеообзор IoT контроллера WISE-5231

В начале этого года компания ICP DAS запустила в производство новую модель программируемых контроллеров, основанных на логике IF-THEN-ELSE (ЕСЛИ-ТО-ИНАЧЕ). Модель WISE-5231 собрала в себе все преимущества предыдущих моделей.

В старших сериях: WISE-5800(-MTCP), WISE-5801(-MTCP) пользователю на выбор предоставлялась возможность подключения внешних модулей ввода/вывода ИЛИ с интерфейсом RS-485 ИЛИ с Ethernet, новая же модель способна подключаться к устройствам, как с RS-485, так и Ethernet интерфейсами.

Так же был доработан веб интерфейс - теперь конфигурировать и программировать контроллер стало намного удобней и быстрей, благодаря встроенному WEB серверу на HTML 5 версии и повышению производительности контроллера.

К одним из приятных новшеств стоит так же отнести улучшенный интерфейс работы с календарём.

Одной из основных функций WISE-5231 является возможность интеграции с облачными IoT системами посредством протокола MQTT. Контроллер имеет встроенный MQTT клиент и способен подключаться как к облачным, так и локальным MQTT брокерам, публиковать сообщения с данными, а также подписываться на данные со сторонних устройств и выступать в роли шлюза между внешними устройствами управления и подключенными к контроллеру подчинёнными устройствами. Полученные значения могут быть так же использовании при создании правил, количество которых теперь ограничивается лишь объёмом памяти устройства.

Следующей особенностью является приём и отправка CGI команд. Таким образом контролер может не только посылать команды IP камерам , но и получать от них данные, а затем использовать их при исполнении логических правил.

Контроллер может быть подключен к SCADA системе по протоколам Modbus RTU/TCP. Если в предыдущих сериях сама SCADA опрашивала контроллер, то эта модель имеет функцию активной отправки данных (Active I/O sending mechanism), благодаря которому сам контроллер может периодически или по триггеру отправлять данные в SCADA. Это позволяет увеличить эффективность коммуникации между контроллером и верхним уровнем.

Ниже приведена сравнительная таблица с предыдущими моделями:

Модель/Функция WISE-71xx WISE-5800 WISE-5231
Аппаратная часть Разрядность процессора 16-Bit 32-Bit
Сеть 10/100 Base-TX (WISE-71xx с PoE) 10/100/1000 Base-TX
Аналоговые и дискретные каналы ввода/вывода Встроенные встроенные Поддержка плат XW Поддержка плат XV
Удаленные модули - (I-7000 и Modbus RTU модули) или Modbus TCP модули Модули DCON, Modbus RTU, Modbus TCP
Основные функции Создание правил через WEB интерфейс Да Да Да
Количество правил 36 36 неограниченно
Мониторинг каналов ввода/вывода Да Да Да
Таймер Да Да Да
Календарь - Да Да, улучшенный
Data Logger - Да Да, улучшенный
Интеграция со SCADA/IoT системами Связь со SCADA Yes (Modbus TCP) Yes (Modbus TCP/RTU) Yes (Modbus TCP/RTU)
Отправка Email Non-SSL Non-SSL SSL & Non-SSL
CGI команды Отправка Да Да Да
Прием - - Да
FTP Client - Да Да
Server - - Да
SNMP & SNMP Trap - - Да
MQTT Client - - Да
Active I/O mechanism - Да (Modbus) Да (Modbus、SNMP Trap、MQTT Publish)
Прочие DDNS - - Да
P2P Да - -
SMS функции - Да (WISE-5801) -

Мы подготовили небольшой видеоролик по обзору контроллера WISE-5231 c демонстрацией передачи данных в интернет брокер по MQTT протоколу.

Содержание ролика:

  1. Спецификация контроллера
  2. Что такое MQTT протокол
  3. Подключение контроллера к MQTT брокеру
  4. Мониторинг данных с MQTT клиента
  5. Управление подключенными к контроллеру устройствами через мобильный MQTT клиент

Приятного просмотра!
