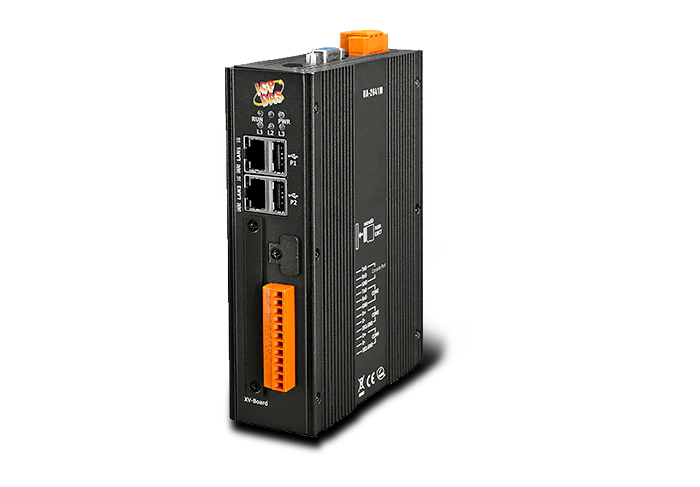

IIoT шлюз UA-2641M для интеграции IT систем с АСУ ТП через OPC UA и MQTT

Компания ICP DAS представила IIoT шлюз UA-2641M, который позволяет упростить интеграцию IT систем с АСУ ТП и легко интегрировать полевые устройства в Облако. UA-2641M имеет функцию концентратора данных, что позволяет ему опрашивать устройства по протоколам Modbus RTU/ASCII/TCP и MQTT, а наличие встроенного OPC UA сервера, поддержка RESTful, SNMP и MQTT позволяют легко подключить шлюз к различным облачным сервисам, MES, ERP и SCADA системам.

Аппаратно шлюз построен на базе четырёхъядерного ЦП ARM и ОС Linux Kernel 4.1.15. Он имеет по 2 порта GLAN, USB, RS-485 и может работать в широком диапазоне температур от -25 до +75°C.

Программно шлюз поддерживает опрос любых модулей по протоколам Modbus RTU/ASCII/TCP и MQTT, а также модулей EIP-2000 по протоколу EtherNet/IP. Максимальное количество поддерживаемых модулей представлено в таблице:

Название Modbus TCP MQTT EtherNet/IP Modbus RTU/ASCII
UA-2600 200 400 100 32 x 3 порта
UA-2200/5200 100 200 50 32 x 3 порта

Опрашивать модули и отправлять данные на верхний уровень можно одновременно в нескольких режимах, которые легко настроить через встроенный помощник. Помощник позволяет шаг за шагом настроить следующие режимы:

Верхний уровень Роль шлюза
OPC UA Modbus RTU/ASCII Master, Modbus TCP Client EtherNet/IP Scaner для модулей EIP-2000 MQTT
MQTT Modbus RTU/ASCII Master, Modbus TCP Client EtherNet/IP Scaner для модулей EIP-2000
MQTT JSON Azure Modbus RTU/ASCII Master, Modbus TCP Client
Local Data Logger MS SQL, MySQL, MariaDB Modbus RTU Master, Modbus TCP Client

UA-2641M может работать в качестве Data Logger, что позволяет сохранять данные напрямую в локальном хранилище на MicroSD и SSD в формате CSV или во внешней базе данных MS SQL, MySQL и MariaDB. Кроме того, шлюз имеет функцию ПИД-регулятора для управления устройствами ввода-вывода и позволяет создавать виртуальные переменные для обмена данными.

Основные характеристики IIoT шлюза UA-2641M:

Название Описание
ОС Linux Kernel 4.1.15
OPC UA OPC UA Server, до 8000 тегов
MQTT MQTT Broker и Client
Modbus Modbus TCP Client, Modbus RTU/ASCII Master
EtherNet/IP EtherNet/IP Scanner только для модулей EIP-2000
SNMP Функция SNMP Agent для управления Modbus устройствами. До 10 команд на чтение и 10 на запись одновременно.
RESTful API Функция RESTful API позволяет прочитать значения переменных через HTTP GET запрос в формате JSON или записать через HTTP PUT. До 20 команд на чтение и 1 на запись одновременно.
Хранилище данных Data Logger Локальное хранилище данных о значениях ввода-вывода с возможностью записи на MicroSD или SSD в формате CSV. Внешнее хранилище данных с возможностью отправки данных в БД MS SQL, MySQL и MariaDB. Рекомендуется использовать до 2 БД одновременно и до 1000 тегов.
Встроенные функции Функция ПИД-регулятора для управления устройствами ввода-вывода. Функция создания виртуальных переменных в качестве посредника для чтения, записи или обмена данными.
Интеграция с IoT сервисами Microsoft Azure IoT Hub Amazon Web Services IoT Core IBM Bluemix IFTTT
Процессор ARM, 4 ядра, 1.0 ГГц
Оперативная память 1 Гб DDR3 SDRAM
Накопитель Flash 8 Гб FRAM 64 кб MRAM 128 кб Слот microSD, до 2 Тб microSDXC Разъем mSATA для SSD
Часы реального времени Да
Видеовыход VGA
Интерфейсы ввода-вывода 1x RS-232 2x RS-485 с изоляцией 2x 10/100/1000 Based-TX, RJ-45 2x USB 2.0 host
Слот расширения 1 слот для XV-платы Опционально поддерживается плата XV511i с 4x RS-485
Питание +12…+48 В DC
Потребление 10 Вт
Материал корпуса Метал
Габариты 35 x 167 x 119 мм
Рабочая температура -25…+75°C
Предыдущая статья Modbus RTU модули с датчиком вибрации iSN-711-MRTU и iSN-713-MRTU
Следующая статья Шлюз DNP-211 для подключения устройств DNP3 к сети Modbus TCP
