05.04.2023

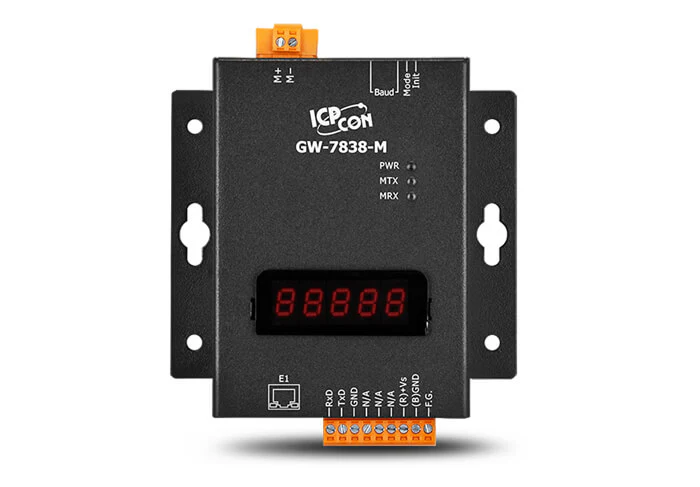

Шлюз GW-7838-M - преобразование протокола M-Bus в Modbus TCP/RTU

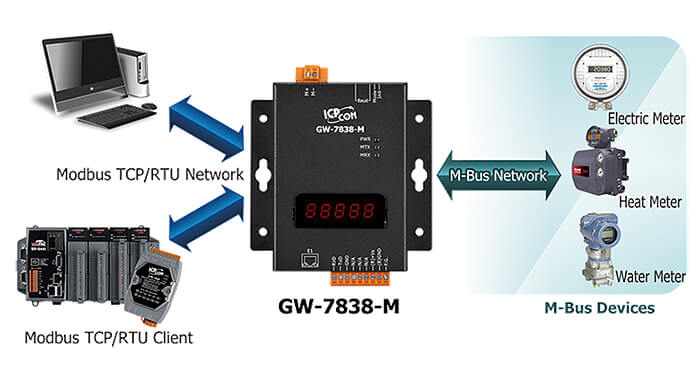

Компания ICP DAS представляет новый продукт - шлюз GW-7838-M, который обеспечивает преобразование протокола M-Bus в Modbus TCP/RTU. Это позволяет передавать данные со счетчиков напрямую в систему управления, что является очень удобным и эффективным способом управления различными счетчиками, включая счетчики электроэнергии, воды и тепла.

M-Bus является полудуплексной шиной передачи данных, работающей на скоростях от 300 до 9600 бит/с. Она совместима со стандартными скоростями UART портов компьютеров и микроконтроллеров. Рекомендуется использовать стандартный телефонный кабель для подключения.

Шина M-Bus поддерживает дальность передачи данных на расстоянии до 1000 метров стандартной конфигурации и до 350 метров для slave-устройств до повторителя сигнала.

Число счетчиков	Макс. Дальность	Общая длина кабеля	Сечение кабеля	Скорость передачи
64	350 м	<= 1 км	0.5 мм²	38400 бит/с
64	350 м	<= 4 км	0.5 мм²	9600 бит/с
64	1000 м	<= 4 км	0.5 мм²	2400 бит/с
64	3000 м	<= 5 км	1.5 мм²	2400 бит/с
250	350 м	<= 1 км	0.5 мм²	9600 бит/с
250	350 м	<= 4 км	0.5 мм²	2400 бит/с

В системе передачи данных мастер использует разные напряжения на линии, чтобы передавать логические единицы и нули. Логическая единица соответствует напряжению 36 В, а логический ноль - диапазону от 12 до 24 В. В то время как ведомые устройства используют различный ток потребления для передачи логических единиц и нулей.

Протокол M-Bus помимо физического уровня, имеет канальный, прикладной и сетевой уровни в модели OSI.

Уровень OSI	Стандарт
Прикладной уровень	EN1434-3 EN13757-3
Представительский уровень	Нет
Сеансовый уровень	Нет
Транспортный уровень	Нет
Сетевой уровень	Опционально
Канальный уровень	EN1434-3 EN13757-2
Физический уровень	EN1434-3 EN13757-2

GW-7838-M поддерживает работу до 100 устройств на шине M-Bus и автоматически считывает данные счетчика после начальной настройки с помощью утилиты M-Bus. Контроллер, SCADA система или ПК в качестве мастера Modbus TCP/RTU могут легко получать доступ к данным счетчика через соединение Ethernet или RS-232. Устройство также поддерживает коды функций Modbus TCP/RTU 0x03 и 0x04 для чтения данных счетчика.

GW-7838-M имеет защиту интерфейса M-Bus от перегрузки по току и защиту от короткого замыкания. Также имеется возможность обновления прошивки через последовательный порт и наличие сторожевого таймера.

Компания ICP DAS ранее выпустила I-7590 конвертер интерфейсов RS-232/422/485 в M-Bus Master, позволяющий ПК опрашивать M-Bus устройства через СОМ порт, а в ближайшее время будет доступен к продаже I-3591 - повторитель шины M-Bus.

Шлюз GW-7838-M обеспечивает совместимость с EN-13757 и CJ/T-188, что стандартизирует работу с устройствами, использующими протокол M-Bus.

Компания ICP DAS предоставляет свои продукты и услуги во многие страны мира, что позволяет ей удовлетворять потребности клиентов в различных регионах. Компания постоянно следит за изменениями в отрасли и рынке, чтобы оставаться на передовой в разработке новых продуктов и решений.

В целях обеспечения надежности и безопасности своих продуктов, компания ICP DAS использует передовые технологии и строгое соблюдение стандартов. Она также предоставляет гарантию на свои продукты и быстрое реагирование на любые проблемы, связанные с их использованием.

В итоге, компания ICP DAS является одним из лучших выборов для тех, кто ищет надежного и инновационного партнера в области промышленной автоматизации и электроники. Ее широкий спектр продуктов и услуг, высокий уровень качества, обширная техническая поддержка и гарантия на продукты делают ее идеальным выбором для компаний в различных отраслях.
