Готовое решение для измерения параметров электрической сети

К многоканальным измерителям серии PM-4324 можно одновременно подключить либо до 24 однофазных цепей, либо до 8 трёхфазных цепей. Возможно измерение переменного напряжения в диапазоне от 10 до 500В с частотой от 45 Гц до 65 Гц.

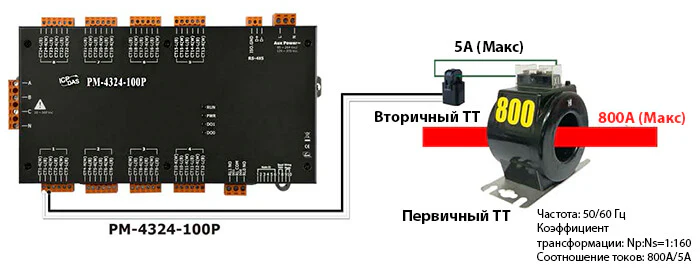

При использовании стандартных токовых трансформаторов, которые идут в комплекте, можно измерять ток величиной до 400А, при использовании сторонних токовых трансформаторов, величина максимального измеряемого тока составляет до 800А.

Измеряемые параметры:

  • Истинное среднеквадратическое значение тока (Iскз)
  • Истинное среднеквадратическое значение напряжения (Uскз)
  • Активная мощность (кВт)
  • Активная энергия (кВт·ч)
  • Полная мощность (кВ·А)
  • Полная энергия (кВ·А·ч)
  • Реактивная мощность (кВ·А·R)
  • Реактивная энергия (кВ·А·R·ч)
  • Коэффициент мощности
  • Частота (от 45 Гц до 65 Гц)

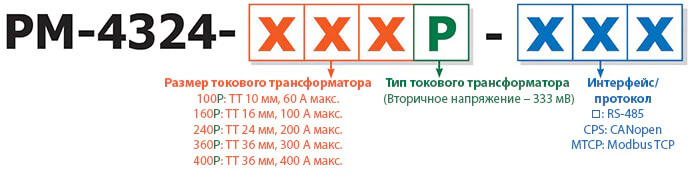

Все модели измерителей серии PM-4324 отличаются между собой размерами внутреннего диаметра токовых трансформаторов, максимальной величиной измеряемого тока и сетевыми интерфейсами. Например, новая модель PM-4324-CPS имеет интерфейс CAN bus и может передавать данные об измерениях по протоколу CANopen. Модели PM-4324 и PM-4324-MTCP работают по протоколам Modbus RTU и Modbus TCP соответственно.

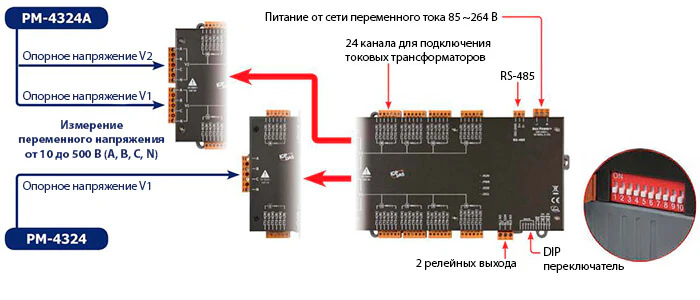

Модели с буквой A на конце имеют возможность измерения напряжения от двух различных сетей. Наличие 2 релейных выходов у всей линейки позволяет коммутировать цепь с переменным напряжением до 250 В и током до 5 А.

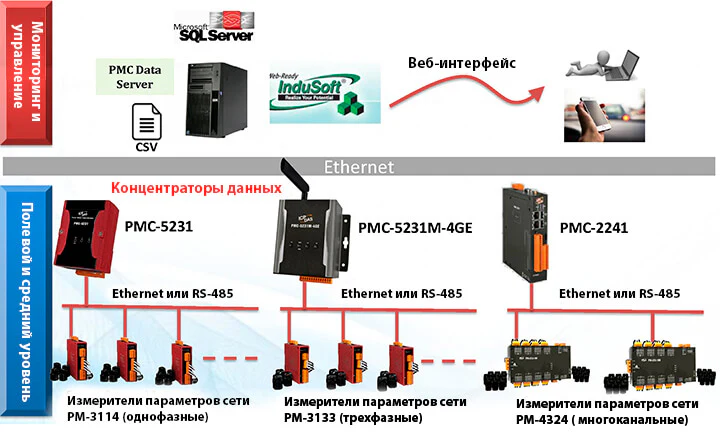

Для интеграции измерителей параметров сети с верхним уровнем и серверными системами SCADA / MES / IT / IoT / Network Management ICP DAS предлагает специальные концентраторы данных серии РМС и PMD. Концентраторы также позволяют вести архив значений с измерителей и отображать графики через Веб интерфейс.
