Пополнение в серии EtherCAT модулями ECAT-2016-3 и ECAT-2057-32

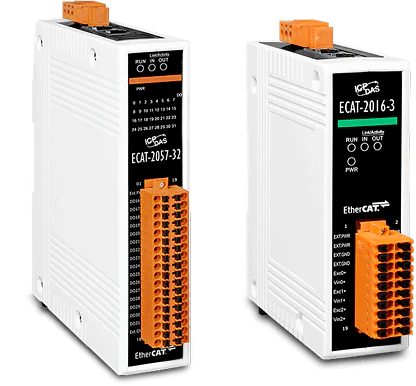

Компания ICP DAS выпустила дополнительные модули в серии EtherCAT устройств: ECAT-2016-3 и ECAT-2057-32. Модуль ECAT-2016-3 имеет 3 канала для подключения тензодатчика, а модуль ECAT-2057-32 – 32 канала дискретного выхода.

EtherCAT – это высокоскоростной промышленный протокол связи на основе Ethernet с поддержкой различных топологий сети: звезда, шина или кольцо. Высокая скорость протокола обеспечивается за счет обработки на лету команды от Master устройства, что подходит для создания решений по управлению быстро изменяющихся процессов, промышленных конвейеров и робототехники.

Ознакомиться со всеми EtherCAT модулями производства ICP DAS можно в каталоге:

Основные характеристики модуля ECAT-2016-3:

Название Описание
Каналов для тензодатчика 3
Тип подключения Полный мост
Разрешение 16 бит
Точность ±0.1% от входного диапазона модуля
Входные диапазоны измерения ±10 В, ±5 В, ±2.5 В, ±1.25 В, ±625 мВ, ±312 мВ, ±200 мВ, ±100 мВ, ±50 мВ, ±25 мВ
Частота выборок 1 кГц на канал
Защита ESD (IEC 61000-4-2) ±4 кВ при контакте на каждый разъем
Защита EFT (IEC 61000-4-4) По сигналу: 1 кВ Class A По питанию: 1 кВ Class A
Защита Surge (IEC 61000-4-5) 1 кВ Class A
Габариты 33 x 127 x 108 мм
Рабочая температура -25 ~ +75°C

 Основные характеристики модуля ECAT-2057-32:

Название Описание
Каналов дискретного выхода 32
Тип канала Открытый эмиттер, Источник
Напряжение нагрузки +10…+40 В DC
Ток нагрузки До 500 мА на канал
Изоляция 2500 В DC
Защита ESD (IEC 61000-4-2) ±4 кВ при контакте на каждый разъем
Защита EFT (IEC 61000-4-4) По сигналу: 1 кВ Class A По питанию: 1 кВ Class A
Защита Surge (IEC 61000-4-5) 1 кВ Class A
Габариты 31 x 157 x 126 мм
Рабочая температура -25…+75°C
