EtherCAT модули ввода\вывода серии EC2

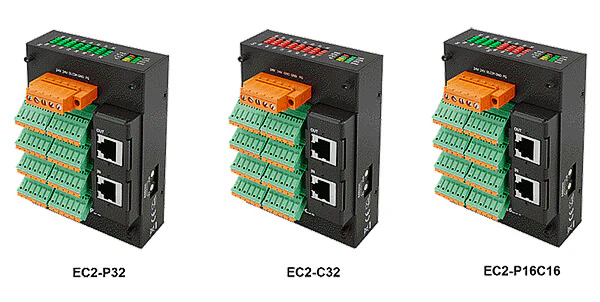

Компания ICP DAS представила новую серию EtheCAT модулей EC2. В этой серии представлены пока 3 модуля: EC2-P16C16, EC2-C32 и EC2-P32.

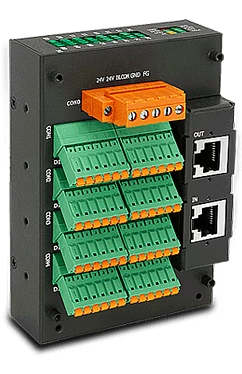

Модули изготовлены из металла, что делает их более устойчивыми к воздействию внешних помех. Конструкция корпуса создана таким образом, чтобы облегчить монтаж для пользователя.
Модули EC2 серии поддерживают стандартный EtherCAT протокол, который дает возможность использования нескольких топологических соединений, таких как кольцевая топология, топология звезда и последовательное соединение. Модули были также проверены на совместимость с различными EtherCAT мастерами, что позволяет использовать модули со множеством мастер устройств, поддерживающих EtherCAT.
Имеется возможность обработки данных "на лету" в сети EtherCAT, что позволяет устройству выполнять операции и вычисления непосредственно во время передачи данных без необходимости передавать их на центральный контроллер. Это обеспечивает высокую скорость реакции системы на изменения входных сигналов и быструю передачу данных в реальном времени.
Особенностью модулей является внутренняя изоляция дискретных входов\выходов до 3750В DC.
Пользователь может проверять состояния входов\выходов как на программном уровне, так и с помощью LED индикаторов на корпусе модулей.
Особенности
- Обработка «на лету» данных по EtherCAT
- Два интерфейса RJ-45
- Расстояние между EtherCAT устройствами до 100 метров (100 BASE-TX)
- Поддержка подключения по технологии Daisy Chain
- Светодиодные индикаторы входов\выходов
- Настраиваемая функция «Power-on Value» (для EC2-C32 и EC2-P16C16)
- Сохранение значений выходов после изменения автомата состояний (для модулей EC2-C32 и EC2-P16C16)
- Фильтр нижних частот (для EC2-P32 и EC2-P16C16)
Основные отличия между модулями представлены в таблице ниже.
Модель | EC2-P32 | EC2-C32 | EC2-P16C16 |
Порты | EtherCAT, 2 X RJ45 | ||
Каналы | 32 изолированных DI | 32 изолированных DO | 16 изолированных DI и 16 изолированных DO |
Node ID | До 256 | ||
Расстояние между EtherCAT устройствами | До 100 метров (100Base-Tx) | ||
Время цикла | 100 наносекунд | ||
Среда передачи данных | Ethernet/EtherCAT cable(мин. CAT5) | ||
Распределенные часы | Да | ||
Корпус | Металлический с защитой IP40 |
