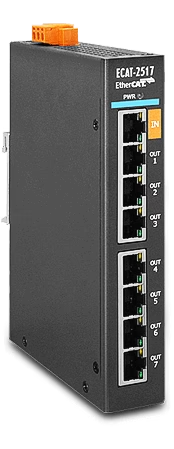

Модуль разветвления шины EtherCAT на 7 частей ECAT-2517

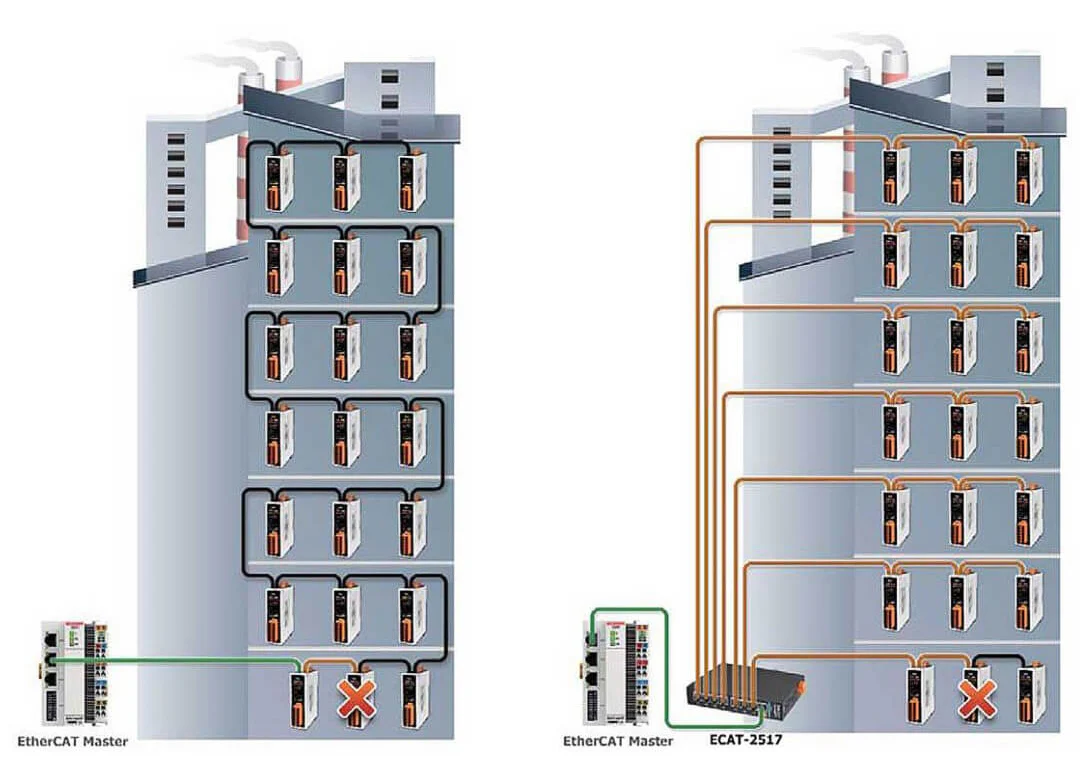

Компания ICP DAS представила модуль ECAT-2517, который позволяет разделить шину EtherCAT на 7 частей. Переход от соединения гирляндой к топологии типа звезда облегчает прокладку кабеля и повышает удобство подключения новых модулей EtherCAT.

Кроме того, разделение шины на несколько частей повышает работоспособность всей сети EtherCAT. При выходе из строя одного из модулей, остальные модули в сети продолжают работать.

Модуль ECAT-2517 специально спроектирован для работы в сети EtherCAT, поэтому его нельзя использовать как обычный Ethernet коммутатор.

В линейке модулей разветвления шины EtherCAT доступны следующие модели:

Название Количество ветвей шины
ECAT-2513 3
ECAT-2515 5
ECAT-2517 7

Основные характеристики модуля разветвления шины EtherCAT ECAT-2517:

Название Описание
Протокол EtherCAT
Ethernet порты 8 портов, 1 IN и 7 OUT
Питание +10…+30 В DC
Потребление   0.23 A, 24 В DC
Габариты 28 x 154 x 110 мм
Рабочая температура -25…+75 °C
