Шлюз DNP-211 для подключения устройств DNP3 к сети Modbus TCP

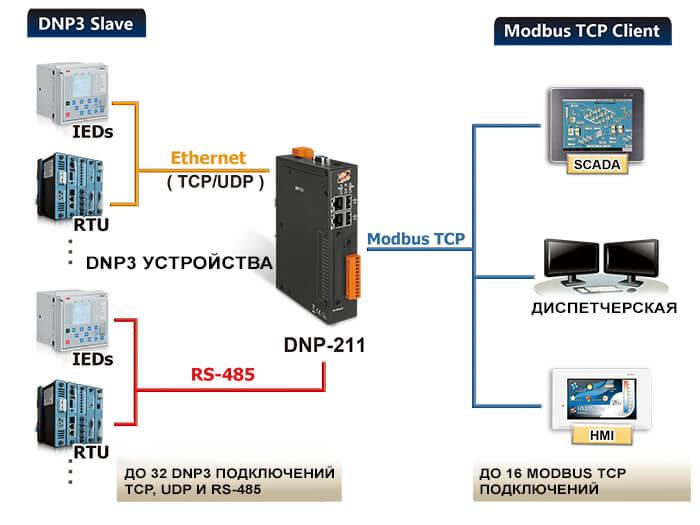

Компания ICP DAS представила шлюз DNP-211 для преобразования протокола DNP3 в Modbus TCP. Шлюз DNP-211 позволяет контроллеру в сети Modbus TCP опрашивать до 32 DNP3 Outstations через TCP, UDP и RS-485. Получить данные на верхнем уровне через шлюз смогут до 16 Modbus TCP Client.

DNP3 (Distributed Network Protocol 3 или распределенный сетевой протокол 3) — это протокол связи между компонентами АСУ ТП. Протокол DNP3 используют как универсальный метод связи между SCADA системой, Master станцией, удаленными терминальными устройствами (RTU) и интеллектуальными электронными устройствами (IED) в таких областях промышленности как электроэнергетика и водоподготовка.

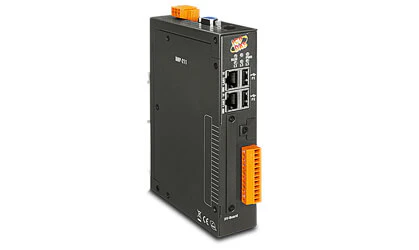

Основные характеристики шлюза DNP-211:

Название DNP-211
Modbus Роль Modbus TCP server
Функции: 1, 2, 3, 4, 15, 16
Подключение до 16 Modbus TCP Client
DNP3 Роль DNP3 Master
Группы: 1, 10, 12, 20, 30, 40, 41
Подключение до 32 DNP3 Outstations TCP, UDP и Serial
Поддержка точек данных:

DI: 8192
DO: 8192
Count: 2048
AI: 2048
AO: 2048
Ethernet 2x 10/100/1000 Based-Tx
COM 2x RS-485 1x RS-232
Питание От +12 до +48 В DC
Потребление 4.8 Вт
Габариты 35 x 167 x 119 мм
Материал корпуса Метал
Рабочая температура -25℃…+75℃
