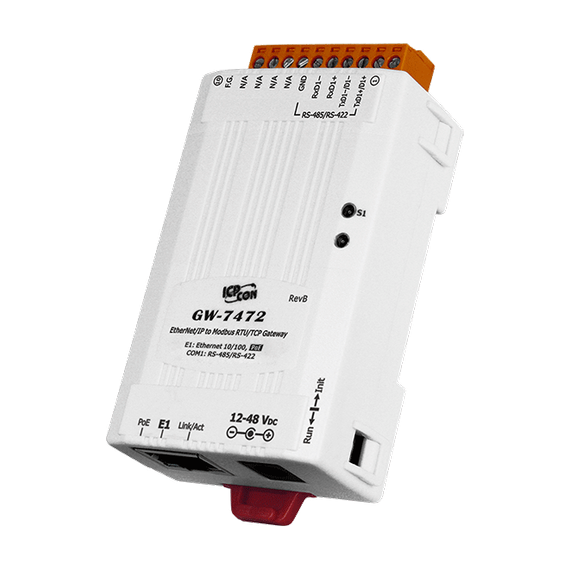

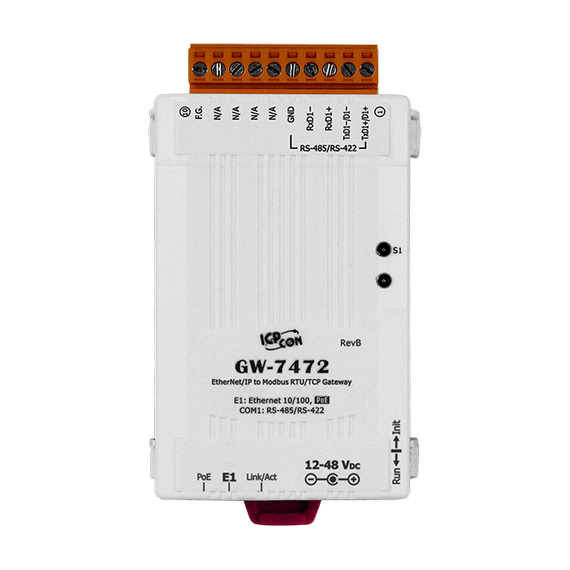

GW-7472

Шлюз EtherNet/IP Adapter в Modbus TCP Client / RTU Master, PoE, 1xRS-422/485

Цена по запросу ()
Для добавления товара в корзину необходимо авторизоваться
Производитель:
ICP DAS
Количество разъемов RS-422/485:
1
Тип коннектора:
Клеммная колодка
Количество Ethernet-разъемов:
1
Протокол EtherNet/IP:
Slave
Протокол Modbus TCP:
Master
Протокол Modbus RTU:
Master
Требования к температуре при работе:
-25 ... 75 °С
Спецификация
Реализация корпуса
Внешний вид и материал:
Пластик
Монтаж:
На DIN-рейку
Порты ввода-вывода
Количество разъемов RS-422/485:
1
Скорость RS-422/485 (максимум):
115200 Бит/с
Тип коннектора:
Клеммная колодка
Сетевые порты
Количество Ethernet-разъемов:
1
Количество 10/100 Mb Ethernet:
1
Тип коннектора 10/100 Mb Ethernet:
RJ-45
Количество разъёмов PoE 10/100 Mb:
1
Полевые протоколы
Протокол EtherNet/IP:
Slave
Протокол Modbus TCP:
Master
Протокол Modbus RTU:
Master
Электропитание
Требования по напряжению DC:
12 ... 48 В
Функция PoE:
PoE, IEEE 802.3af
Мощность потребления:
1.5 Вт
Требования к условиям использования
Требования к температуре при работе:
-25 ... 75 °С
Требования к влажности:
10 ... 90 %
Требования к условиям хранения
Требования к температуре хранения:
-30 ... 80 °С
Размеры
Ширина:
52 мм
Высота:
77.4 мм
Глубина:
27 мм
Описание товара

Конвертер протоколов GW-7472 позволяет устройствам Ethernet/IP получить доступ к оборудованию, работающему по протоколам Modbus TCP и Modbus RTU. Это устранит проблему привязки к одному протоколу и обеспечит безотказную совместную работу разнородных модулей, что критически важно в крупномасштабных промышленных автоматизированных системах. На борту конструкции находится высокоскоростной порт Fast Ethernet 10/100 Base TX и «всеядный» последовательный интерфейс RS-422/485, отличающийся хорошей помехозащищенностью и дальностью передачи (1 200 м).

Преобразователь Ethernet/IP в Modbus TCP/RTU ICP-DAS GW-7472: описание и характеристики

  • Операционные режимы: Ethernet/IP – адаптер, Modbus RTU – master, Modbus TCP – client. Используется 30 команд Modbus RTU, 10 серверов Modbus TCP и 8 команд для каждого из них.
  • Максимальный размер пакета Ethernet/IP: 500 Б. Количество подключений для Explicit Messages: 6. Implicit Messages: 1. Сетевые протоколы: ARP, TCP, UDP, ICMP, DHCP, BOOTP, TFTP.
  • Ethernet-порт поддерживает технологии автоопределения типа интерфейса (Auto MDI/MDIX), автосогласования скоростей и получения питания по сетевому кабелю 5 категории (PoE: IEEE 802.3af).
  • Скорость COM-порта: 115.2 Кбит/с. Интегральная схема автоматически настраивает формат данных (бит), скорость и направление потока. Клеммные колодки с винтовой фиксацией (10-pin) упрощают ТО.
  • Высокопроизводительный 32-битный MCU осуществляет эффективный арбитраж сетевого трафика. Специальная утилита обеспечит упрощенный поиск, конфигурацию (сеть, UART) и тестирование.
  • Напряжение: 12…48 VDC. Устройство отличается превосходной энергоэффективностью и потребляет не более 1.5 Вт. Контур PoE открывает резервный маршрут питания при отказе основного источника.
  • Габариты: 52х77х27. Монтаж: на DIN-рейку.

Сетевой шлюз GW-7472 обладает повышенной надежностью, что позволяет использовать его для автоматизации производственных и технологических процессов в ответственных системах непрерывного действия (водоснабжение, транспортировка нефти и газа, автоматизация химических процессов и т. д.). Изделие выполнено в огнеупорном корпусе (UL94-V0) из промышленного термопластика, выдерживает экстремальные температуры (-25…+75 С) и влажность.

Любые вопросы по характеристикам и возможностям адаптера, особенностям его подключения и настройки адресуйте сертифицированным специалистам нашей компании в Санкт-Петербурге или Москве.

Габариты

Вес

Вес брутто: 1.4 кг
