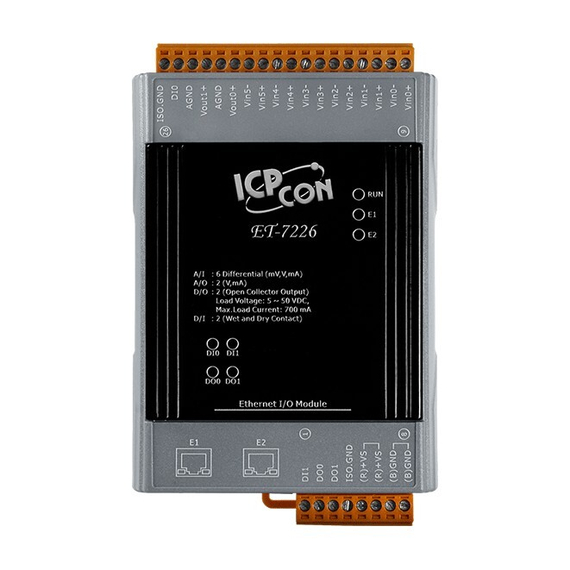

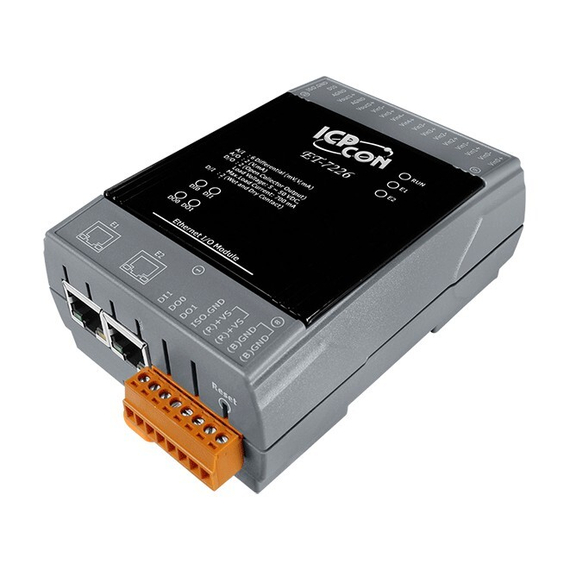

ET-7226
Модуль ввода-вывода, 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода, 2 канала дискретного вывода, 2xEthernet
- Протокол Modbus TCP:
- Slave
- Каналов аналогового ввода:
- 6
- Каналов аналогового вывода:
- 2
- Количество каналов DI:
- 2
- Количество каналов DO:
- 2
Спецификация
Реализация корпуса
- Внешний вид и материал:
- Пластик
- Монтаж:
- На стену, На DIN-рейку
Сетевые порты
- Количество 10/100 Mb Ethernet:
- 2
- Тип коннектора 10/100 Mb Ethernet:
- RJ-45
Полевые протоколы
- Протокол Modbus TCP:
- Slave
- Протокол Modbus UDP:
- Slave
Аналоговый ввод
- Каналов аналогового ввода:
- 6
- Дифференциальных каналов:
- 6
- Диапазон входного сигнала по напряжению:
- +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
- Диапазон входного сигнала по току:
- 0...20 мА, 4...20 мА, -20...+20 мА
- Переход в режим измерения тока:
- Выбирается переключателем
- Частота выборки АЦП:
- 10 Гц (60 Гц - Fast Mode)
- Разрядность АЦП:
- 16 Бит
- Точность измерений (+/-):
- 0.1 %
Аналоговый вывод
- Каналов аналогового вывода:
- 2
- Диапазон выходного сигнала по напряжению:
- 0...5 В, 0...10 В, +/-5 В, +/-10 В
- Диапазон выходного сигнала по току:
- 0...20 мА, 4...20 мА
- Разрядность ЦАП:
- 12 Бит
- Точность выходного сигнала:
- 0.1 %
Цифровой ввод
- Количество каналов DI:
- 2
- Тип DI:
- Сухой контакт, Мокрый контакт
- Приемник/Источник:
- Сухой контакт: Источник, Контакт с внешним питанием: Приемник/Источник
- Высокий уровень для контакта с внешним питанием:
- 0 ... 1 В
- Низкий уровень для контакта с внешним питанием:
- 3.5 ... 30 В
- Высокий уровень контакта типа сухой:
- Замкнут на GND
- Низкий уровень контакта типа сухой:
- Разомкнут
- Параметры счетчика:
- 100 Гц, 32 бит
Цифровой вывод
- Количество каналов DO:
- 2
- Тип DO:
- Открытый коллектор
- Приемник/источник:
- Приемник
- Выходное напряжение:
- 5 ... 50 В
- Максимальный ток на выходе:
- 700 мА
Порты и кабели в комплекте
- Тип коннектора:
- Винтовые клеммы
Сторожевой таймер
- Аппаратный:
- Да
- Время срабатывания:
- 0.8 с
- Программный:
- Да
Электропитание
- Требования по напряжению DC:
- 12 ... 48 В
- Мощность потребления:
- 4 Вт
- Входная защита питания:
- От смены полярности
Требования к условиям использования
- Требования к температуре при работе:
- -25 ... 75 °С
- Требования к влажности:
- 10 ... 90 % (без конденсации)
Требования к условиям хранения
- Требования к температуре хранения:
- -30 ... 80 °С
Размеры
- Ширина:
- 72 мм
- Высота:
- 35 мм
- Глубина:
- 123 мм
Сертификация и поддерживаемые стандарты
- Стандарты ЭМС:
- МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Файлы
Datasheet (PDF, 4.29 Мб)
Руководство пользователя (PDF, 2.1 Мб)
Аналоги
Модуль аналогового ввода-вывода, 4AI, 4DI, 4DIO, интерфейс Ethernet (Modbus/TCP)
Цена по запросу
